야금 코크스 공장을 위한 코크스 건조 습식 먼지 제거 시스템에 대한 완벽한 가이드
관리자별
코크스 건조 작업의 과제 이해
코크스 건조는 야금 및 코크스 공장에서 중요한 공정이지만 상당한 운영상의 어려움을 야기합니다. 건조로는 미량의 황 화합물 및 산성 증기와 함께 미세한 입자상 물질이 포함된 고온 연도 가스를 생성합니다. 이 복잡한 폐기물 흐름은 공장 운영자에게 여러 가지 문제를 안겨줍니다.
기존의 건식 여과 시스템은 이러한 조건으로 인해 어려움을 겪고 있습니다. 고온은 필터 매체를 손상시킬 위험이 있으며, 배기가스의 화학적 구성은 장비 부식을 가속화합니다. 많은 시설이 환경 규제를 준수하지 않아 비용이 많이 드는 폐쇄 및 규제 처벌로 이어지는 상황에 직면해 있습니다. 장비 유지보수가 빈번해지고 비용이 많이 발생하여 전반적인 생산 효율성과 수익성에 영향을 미칩니다.
이러한 과제에는 고온, 먼지가 많은 산업 환경에 맞게 특별히 설계된 보다 강력한 솔루션이 필요합니다. 이것이 현대 야금 작업에 습식 세정 기술이 필수적인 부분입니다.
코크스 건조 습식 스크러버 시스템이란?
A 코크스 건조 습식 스크러버 야금 및 코크스 공장 응용 분야를 위해 특별히 설계된 통합 환경 제어 시스템입니다. 이 시스템은 집진, 온도 감소 및 예비 황 화합물 제거를 단일 통합 장치에 결합합니다.
핵심 구성요소 및 구조

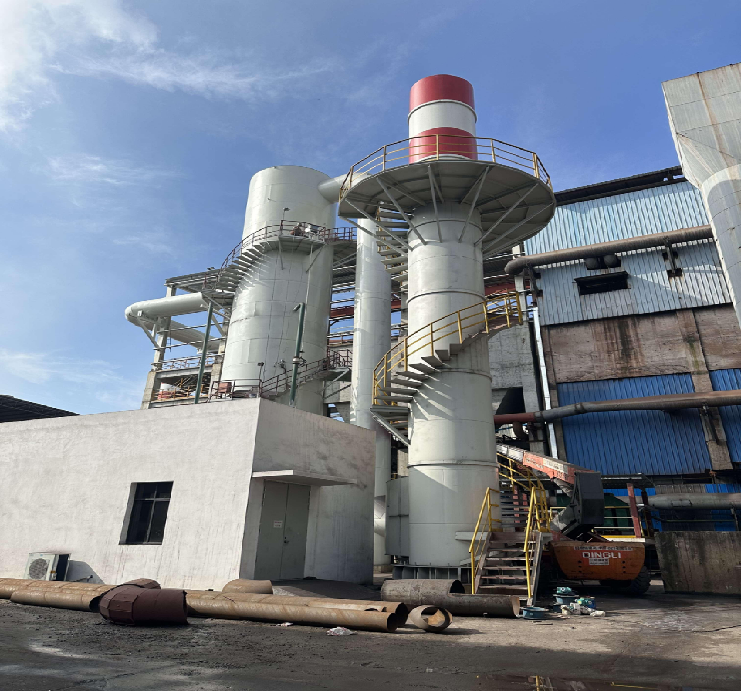

시스템은 주요 접촉 용기인 수직 강철 타워로 구성됩니다. 타워 특징:
일관된 액체 분배를 위한 다단계 내부 스프레이 헤더
유지보수 접근을 위한 안전 플랫폼을 갖춘 나선형 검사 계단
연도가스 라우팅을 위한 입구 및 출구 배관 시스템
연행된 물방울을 분리하는 미스트 제거 챔버
깨끗한 가스 배출을 위한 상단 장착 배기 스택
통합 순환 수처리 및 회수 장치
이러한 구성 요소는 완전한 단일 패키지 솔루션으로 함께 작동하므로 최소한의 현장 조립과 기존 생산 인프라와의 통합이 필요합니다.
의도된 응용
이 기술은 특히 다음과 같은 용도에 적합합니다.
코크스 가마 및 드럼 건조기 배기 처리
철강 슬래그 건조 작업
야금소결로 테일가스 관리
동시 냉각이 필요한 고온 산업용 집진
운영원리 및 프로세스 흐름
방법 이해하기 습식 집진기 작동은 이 기술이 코크스 건조 응용 분야에 탁월한 이유를 설명하는 데 도움이 됩니다. 이 프로세스에는 포괄적인 공기 질 개선을 달성하기 위해 동시에 작동하는 여러 통합 단계가 포함됩니다.
치료 과정
1단계: 섭취 및 접촉 - 코크스 건조 장비에서 나오는 뜨거운 배가스는 하부 입구 연결부를 통해 스크러버 타워로 들어갑니다. 가스 속도는 시스템 전체에 과도한 압력 강하를 생성하지 않고 접촉 시간을 최적화하도록 제어됩니다.
2단계: 액체 원자화 - 다단계 스프레이 시스템은 타워 챔버 전체에 세척액을 분배합니다. 스프레이 패턴은 액체 방울과 유입되는 가스 흐름 사이의 표면적 접촉을 최대화하는 조밀한 안개를 생성합니다.
3단계: 입자 캡처 - 먼지 입자가 물방울과 충돌하여 갇히게 됩니다. 고온 가스가 더 차가운 세정액과 열을 교환함에 따라 온도 감소가 빠르게 발생합니다. 습식 포집과 증발 냉각의 결합으로 이 공정은 건식 방법에 비해 매우 효율적입니다.
4단계: 안개 분리 - 처리된 가스는 원심력과 충격으로 동반된 물방울을 제거하는 미스트 제거 섹션을 통해 상승합니다. 이는 배출 공기가 환경 및 안전 요구 사항을 모두 충족하도록 보장합니다.
5단계: 배기가스 배출 - 정화되고 냉각된 가스는 규정 준수 임계값을 충족하면서 온도와 미립자 농도가 크게 감소된 상태에서 상단 스택을 통해 배출됩니다.
6단계: 물 재활용 - 먼지가 많은 세척액은 중력 침전을 통해 고형물이 분리되는 바닥 집수조로 배출됩니다. 맑은 물은 전용 펌핑 시스템을 통해 스프레이 헤더로 다시 재순환되며, 침전된 슬러지는 적절한 폐기를 위해 주기적으로 제거됩니다.
습식 스크러빙이 건식 여과보다 성능이 뛰어난 이유
건조 백 필터는 기계적 분리에 의존하며 고온 코크스 건조 서비스에서 심각한 제한을 받습니다. 필터 매체는 특정 온도 이상에서 급격히 저하되어 지속적인 교체가 필요하고 생산 중단이 발생합니다. 또한 건식 필터는 가스를 냉각하거나 산성 증기 성분을 제거할 수 없습니다.
습식 스크러빙은 이러한 제약을 제거합니다. 물은 냉각을 위한 고유한 열 용량을 제공하고, 필터 매체 품질 저하를 방지하며, 산성 황 화합물을 화학적으로 중화합니다. 이 기술은 작동 후 며칠 내에 기계적 필터를 파괴할 수 있는 극한의 온도를 처리합니다.
야금 작업의 핵심 이점
탁월한 고온 성능
코크스 건조는 종종 섭씨 200도를 초과하는 연도 가스를 생성합니다. 이 온도 체제는 몇 시간 내에 기계적 여과 시스템을 파괴합니다. 습식 스크러버 기술은 이 전체 범위에서 안정적으로 작동하여 구조적 무결성을 유지하면서 가스를 안전한 배출 온도로 냉각합니다. 장비 투자는 열화 손상으로부터 보호됩니다.
다기능 통합
단일 장치는 미립자 수집, 배기 냉각 및 예비 산성 가스 중화라는 세 가지 중요한 기능을 동시에 수행합니다. 이를 통해 별도의 집진기, 냉각탑 및 화학 처리 시스템이 필요하지 않으므로 자본 지출과 설치 공간 요구 사항이 크게 줄어듭니다.
견고한 산업 건설
대구경 수직 타워 설계는 까다로운 공정 조건을 견딜 수 있습니다. 내부식성 라이닝 옵션이 포함된 강철 구조는 산성 황 화합물과 고속 가스 흐름을 수용합니다. 통합된 유지 관리 플랫폼과 나선형 계단은 검사 및 수리 활동을 위한 안전한 접근을 제공하여 가동 중지 시간과 서비스 비용을 줄입니다. 실질적인 물리적 구조는 열 및 압력 순환 응력 하에서 변형에 저항합니다.
맞춤형 디자인 유연성
시스템 용량, 내부 구성 및 재료 선택은 특정 플랜트 요구 사항에 맞게 조정됩니다. 처리량은 소형 보조 건조기부터 대형 1차 가마 배기 시스템까지 다양합니다. 재료 사양에는 부식성 평가 및 예산 매개변수를 기반으로 스테인리스강, 고무 라이닝 탄소강 또는 특수 코팅이 포함될 수 있습니다. 고객은 일반 장비가 아닌 엔지니어링 솔루션을 받습니다.
안정적인 환경 준수
배출구 먼지 농도는 복잡한 제어 논리나 빈번한 매체 변경 없이 지속적으로 규제 임계값을 충족합니다. 이 시스템은 다양한 생산 속도와 연료 품질 변동 중에도 규정을 준수하여 벌금 위험과 운영상의 불확실성을 제거합니다.
기술 비교: 습식 스크러빙과 건식 여과
| 기준 | 습식 세정기 | 드라이백 필터 |
|---|---|---|
| 온도 공차 | 최대 260C | 최대 130C |
| 미디어 교체 빈도 | 최소(없음) | 12~24개월마다 |
| 산성가스 제거 | 있음(첨가물 포함) | 아니요 |
| 통합 냉각 | 예 | 아니요 |
| 운영 신뢰성 | 높음(90% 가동 시간) | 보통 (70-80%) |
| 물 소비량 | 보통(재활용) | 아니요ne |
| 연간 운영 비용 | 낮은(5-7K) | 높음(15-20K) |
이 비교는 습식 세정 기술이 고온, 높은 분진 부하 조건이 표준 작동 매개변수인 야금 응용 분야에 탁월한 성능을 제공한다는 것을 보여줍니다.
선택 및 설계 매개변수
시스템 크기 조정에 대한 중요 정보
적절한 장비를 선택하려면 특정 작동 조건에 대한 포괄적인 평가가 필요합니다. 엔지니어가 정확한 제안을 개발하고 만족스러운 성능을 보장하려면 다음 데이터가 필요합니다.
배기 가스의 체적 유량(시간당 입방미터 또는 CFM으로 측정)
입구 가스 온도 범위 및 예상 변동
입구의 먼지 농도(입방미터당 그램 또는 입방피트당 입자)
먼지 입자 크기 분포 및 구성 분석
화합물(황산화물, 황화수소)의 존재 및 농도
사용 가능한 설치 공간 및 높이 여유 공간
시설의 수질 특성 및 가용성
귀하의 관할권에 적용되는 환경 배출 표준
생산 일정 및 필수 시스템 가용성 비율
턴키 솔루션 접근 방식
현대 공급업체는 조달 프로세스의 복잡성을 제거하는 포괄적인 통합 솔루션을 제공합니다. 메인 스크러버 용기 외에도 전체 시스템에는 다음이 포함됩니다.
적절한 확장 조인트를 갖춘 엔지니어링된 입구 및 출구 덕트
지속적인 산업 사용에 적합한 원심 순환 펌프
균일한 액체 분배를 위한 자동 스프레이 헤더 노즐
슬러지 수집 및 처리 장비
온도 및 압력 모니터링 기능을 갖춘 전기 제어 시스템
귀하의 현장 조건에 맞게 설계된 구조적 지원 프레임워크
완전한 기술 문서 및 운영 매뉴얼
시운전 지원 및 직원 교육
이러한 패키지 접근 방식은 여러 공급업체의 구성 요소를 조립하는 것에 비해 조달, 설치 및 지속적인 관리를 단순화합니다.
설치, 운영 및 유지 관리 필수 사항
현장 설치 요구 사항
성공적인 배포는 설치 단계 중 적절한 계획과 실행에 달려 있습니다. 위치는 채워진 타워 중량에 적합한 기초 용량을 제공해야 하며, 일반적으로 선박 크기에 따라 5~15톤 범위입니다. 슬러지 처리 및 물 배출을 위해서는 적절한 배수가 필수적입니다. 장비 도착 전에 전력 및 물 공급을 위한 유틸리티 연결을 확인해야 합니다.
타워 구조의 수직 정렬은 균형 잡힌 내부 흐름 분포와 최적의 성능을 위해 중요합니다. 전문 설치 팀은 정밀 기기를 사용하여 산업 표준 내에서 배관 정렬을 확인합니다. 적절하게 밀봉된 덕트 연결은 공기 우회를 방지하고 수집 효율성을 유지합니다.
일일 및 주간 운영
일단 작동되면 시스템에는 최소한의 직접 관리가 필요합니다. 운영자는 입구 온도를 모니터링하여 설계 사양 내에서 매개변수를 유지해야 합니다. 압력 게이지는 시스템 저항을 추적하여 잠재적인 막힘이나 작동 문제에 대한 조기 경고를 제공합니다. 집수통의 수위를 정기적으로 육안으로 확인해야 합니다. 누출이나 비정상적인 소음 패턴에 대한 기본적인 육안 검사는 유지 관리 요구 사항을 조기에 식별하는 데 도움이 됩니다.
정기 유지 관리 프로그램
월간: 분무 효율성을 감소시키는 미네랄 축적을 방지하기 위해 스프레이 노즐을 청소하십시오. 펌프 베어링과 씰에 마모 징후가 있는지 검사하십시오.
분기별: 집수조에서 슬러지 제거. pH 균형 및 부식 억제제 농도를 확인하기 위해 재활용수를 샘플링하고 분석합니다. 접근 가능한 내부 표면에 스케일이 쌓이지 않았는지 검사하십시오.
연간: 자격을 갖춘 기술자가 타워 내부 표면을 전문적으로 검사합니다. 마모가 확실한 경우 펌프 씰을 교체하십시오. 완벽한 수처리 시스템 분석 및 화학 첨가제 교체 가능.
이러한 예방적 유지 관리 일정은 일반적으로 긴급 수리 및 계획되지 않은 가동 중단과 관련된 비용의 1/5에 해당합니다.
환경 성과 및 규정 준수
배출 감소 기능
코크스 건조 작업은 단순한 먼지 수집을 넘어 복잡한 공기 품질 문제를 야기합니다. 고온 배기가스에는 환경 규정 준수를 위협하는 휘발성 유기 화합물, 이산화황, 미세먼지가 포함되어 있습니다. 적절하게 설계되고 작동되는 습식 스크러버는 세 가지 모두를 동시에 해결합니다.
특정 흡입구 먼지 농도에 맞게 설계하면 입자상 물질 감소는 일반적으로 95%를 초과합니다. 입구에서 출구까지의 온도 감소는 섭씨 80~100도에 이르며, 이는 하류 장비에 도움이 되고 지역 공기 질에 대한 열 영향을 줄여줍니다. 황 화합물 제거 효율은 재활용수 용해를 통해 60~80% 범위이며, 알칼리성 첨가제 투여를 통해 향상된 성능을 얻을 수 있습니다.
폐기물 흐름 관리
현대 배가스 세척탑 기술에는 물 재활용이 포함되어 환경 영향과 운영 비용을 최소화합니다. 수집된 슬러지는 정기적인 제거를 위해 유역에 침전되어 폐기물을 관리 가능한 양으로 집중시킵니다. 많은 시설에서는 이 물질을 매립이 아닌 적절한 산업 폐기물 처리업체에 성공적으로 보내 순환 경제 원칙을 뒷받침합니다.
퇴적물이 침전되고 부유물질이 감소함에 따라 재활용 과정을 통해 배수 품질이 지속적으로 향상됩니다. 필요한 경우 최종 물 배출에는 일반적으로 환경 방출 전에 기본적인 pH 조정만 필요합니다.
규제 표준 충족
전 세계 환경 기관은 산업 공정에서 발생하는 먼지, 온도 및 화합물에 대한 특정 배출 제한을 설정합니다. 습식 스크러빙 기술은 지속적으로 이러한 요구 사항을 충족하거나 초과하며 일반적으로 규제 임계값보다 30~40% 낮은 마진으로 작동합니다. 이는 규정 준수 위반을 유발할 수 있는 생산 속도 변화 및 연료 품질 변화에 대한 운영 완충 장치를 제공합니다.
경제적 정당성과 장기적 가치
자본 투자 고려 사항
일반적인 중간 규모 코킹 작업을 위한 완벽한 통합형 습식 스크러버 시스템에는 일반적으로 환경 준수 요구 사항 및 생산 보호 가치에 의해 정당화되는 범위의 자본 투자가 필요합니다. 초기 시스템 비용은 단순한 건식 수거 대안을 초과하지만, 10년 운영 기간에 걸쳐 분석하면 총 소유 비용은 습식 세정을 훨씬 선호합니다.
주요 비용 요소는 다음과 같습니다.
선박구조 및 내부부품 : 전체의 40~45%
펌핑, 배관, 보조 장비: 25~30%
제어, 계측 및 전기: 15-20%
설치, 테스트 및 시운전: 10-15%
시간이 지남에 따라 운영 비용 절감
건식 필터 시스템은 고온 응용 분야에서 매년 여러 번 발생하는 필터 교체를 통해 상당한 지속적인 비용을 축적합니다. 습식 세정기는 반복되는 비용을 거의 완전히 제거합니다. 물 소비 비용은 순환량의 80~90%를 회수하고 재사용하는 재활용 시스템을 통해 상쇄됩니다. 펌프 작동을 위한 전기 소비량은 건식 필터 펄스 청소를 위한 압축 공기 요구 사항에 비해 적습니다.
습식 세정의 연간 운영 비용 이점은 일반적으로 5년 동안 동등한 건식 여과 시스템과 비교하여 10,000~15,000 통화 단위에 이릅니다. 이러한 절감 효과만으로도 신뢰성과 환경 준수 이점을 고려하기 전에 순전히 경제성 분석을 기반으로 한 시스템 선택을 정당화할 수 있습니다.
위험 완화 가치
환경 위반은 관할권의 심각도에 따라 중간 정도의 벌금부터 시설 폐쇄 명령까지 다양한 처벌을 받습니다. 장비 고장으로 인한 생산 중단은 일상적인 시스템 유지 관리보다 비용이 훨씬 더 많이 듭니다. 보험료는 운영 신뢰성과 환경 준수 기록을 반영합니다. 습식 스크러버 시스템은 세 가지 위험 범주를 모두 동시에 줄여 직접적인 운영 비용 절감 이상의 재정적 보호를 제공합니다.
자주 묻는 질문
Q1: 습식 스크러버 시스템은 하루에 얼마나 많은 물을 소비합니까?
물 소비량은 시스템 크기와 유입 가스 온도에 따라 달라지며 일반적으로 작동 시간당 100~500리터 범위입니다. 그러나 통합 재활용 시스템은 이 양의 80~90%를 재사용을 위해 반환하여 순 소비를 크게 줄입니다. 대부분의 시설에서는 재활용 효율성과 증발 손실을 고려하면 보충수 요구량이 놀라울 정도로 적으며, 종종 시간당 10~20리터 미만이라는 사실을 발견합니다.
Q2: 운전 중 물 공급이 중단되면 어떻게 되나요?
활성 스프레이 순환 없이 작동하면 건조한 내부 표면과 고온 가스 접촉으로 인해 시스템이 빠르게 손상될 수 있습니다. 최신 시스템에는 수압이 최소 수준 아래로 떨어지면 생산 공급을 중단하는 자동 차단 인터록이 포함되어 있습니다. 이러한 보호 기능을 통해 치명적인 손상을 방지하고 운영자가 생산을 다시 시작하기 전에 공급 문제를 해결할 수 있는 시간을 확보할 수 있습니다.
Q3: 집수지에서 슬러지를 얼마나 자주 제거해야 합니까?
슬러지 축적률은 유입 먼지 농도와 시스템 크기에 따라 달라집니다. 일반적인 시설에서는 매달 침전된 물질을 제거하지만, 분진 부하가 높은 일부 응용 분야에서는 매주 제거해야 합니다. 현대식 수거통에는 경사진 바닥과 배수구가 있어 제한된 공간에 수동으로 들어가지 않고도 완전히 비울 수 있습니다. 대부분의 시설은 주기적인 수거 및 적절한 처리를 위해 산업 폐기물 전문가와 계약을 맺고 있습니다.
질문 4: 습식 스크러버 시스템은 화학 첨가물 없이 황 화합물을 제거할 수 있습니까?
물만으로는 제한적인 황 화합물 제거 능력을 제공하며, 단순 용해를 통해 일반적으로 30~40%의 효율성을 제공합니다. 70-80%의 제거 효율을 요구하는 향상된 성능을 위해서는 산성 가스를 화학적으로 중화하기 위한 알칼리성 첨가물 투여가 필요합니다. 수산화나트륨 또는 알칼리성 슬러리 첨가는 전문 시스템의 표준 관행입니다. 주입 장비는 출구 가스 분석을 기반으로 자동으로 작동하여 목표 성능을 유지하면서 화학물질 소비를 최소화합니다.
Q5: 공장 운영자에게 필요한 유지보수 교육은 무엇입니까?
습식 세정기 시스템은 동등한 건식 여과 설정보다 훨씬 덜 복잡합니다. 교육에는 일반적으로 펌프 작동, 노즐 청소, 슬러지 제거 절차 및 기본 문제 해결을 다루는 1~2일 간의 실습 교육이 필요합니다. 대부분의 운영자는 일상적인 유지 관리 작업에 빠르게 익숙해집니다. 보다 복잡한 연간 검사 또는 부품 교체를 위해 공급업체의 전문 기술자 지원이 제공됩니다.
Q6: 입구 먼지 농도가 설계 사양을 초과하면 성능이 어떻게 변합니까?
먼지 부하가 너무 크면 수집 효율이 적당히 감소하고 슬러지 축적이 가속화되므로 세면대 청소를 더 자주 해야 합니다. 최신 설계에는 상당한 성능 손실 없이 일반적인 운영 변화를 처리할 수 있는 용량 여유가 포함되어 있습니다. 그러나 설계 사양 이상의 지속적인 운영에는 규정 준수를 유지하기 위해 결국 시스템 규모를 늘리거나 추가 수집 단계가 필요합니다. 배출구 먼지 측정을 통한 정기적인 모니터링을 통해 조정이 필요한 경우 조기 경고를 제공합니다.
Q7: 대형 스크러버 타워 설치 시 소음 문제가 있습니까?
습식 세정기 시스템은 펄스 청소 이벤트가 큰 건식 수집기에 비해 상대적으로 조용하게 작동합니다. 순환 펌프 작동과 타워를 통한 가스 흐름은 일반적으로 거리에서 85데시벨 미만의 소음 수준을 생성하여 대부분의 산업 시설 표준을 충족합니다. 설치 현장에 특정 소음 제한 사항이 있는 경우 추가 소음 감쇠 재료를 통합할 수 있습니다.
Q8: 습식 스크러버 시스템의 예상 사용 수명은 얼마나 됩니까?
잘 관리된 시스템은 일반적으로 주요 구성 요소 교체가 필요하기 전까지 15~20년 동안 성공적으로 작동합니다. 견고한 강철 구조는 예방 유지보수를 지속적으로 수행할 때 작동 마모를 방지합니다. 스프레이 헤더, 펌프 씰 및 비철 내부 부품은 처리된 가스의 수질 및 화학적 조성에 따라 7~10년 간격으로 교체해야 할 수 있습니다. 이렇게 연장된 서비스 수명은 빈번한 교체가 필요한 대체 제품에 비해 장기적인 경제적 성과를 크게 향상시킵니다.
