먼지 필터 카트리지 기술: 산업 응용 분야의 효율성 및 수명 극대화
관리자별
먼지 필터 카트리지는 현대 산업 먼지 수집 시스템의 핵심입니다. 단순해 보이는 이러한 원통형 구성 요소는 공기 흐름에서 미세 입자 물질을 분리하는 중요한 작업을 수행하며 종종 시설이 환경 규정을 준수하고 작업자 건강을 보호하며 비용 효율적으로 운영되는지 여부를 결정합니다. 그러나 단순한 외관 뒤에는 정교한 재료 과학, 정밀 엔지니어링, 여과 성능의 경계를 계속해서 발전시키는 진화하는 기술이 숨어 있습니다.
필터 매체의 분자 구조부터 고급 코팅 시스템에 이르기까지 카트리지 기술을 이해하면 시설 관리자와 엔지니어가 시스템 선택, 유지 관리 관행 및 환경 결과를 개선하는 동시에 비용을 절감하는 최적화 전략에 대해 정보에 입각한 결정을 내릴 수 있습니다.
필터 카트리지 기본 사항 및 아키텍처 이해

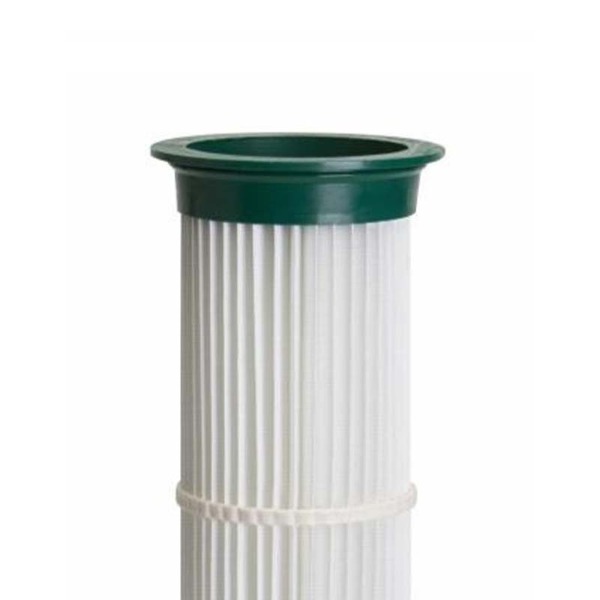

A 먼지 필터 카트리지 여과 요소를 만들기 위해 서로 결합된 여러 층의 엔지니어링 재료로 구성됩니다. 평면 패널 필터나 기존 백 필터와 달리 카트리지는 입자 포집을 위한 유효 표면적을 늘리는 주름형 구조를 특징으로 합니다.
카트리지 구조 및 디자인
주름진 디자인은 카트리지를 다른 필터 유형과 구별하는 특징입니다. 수직 주름(일반적으로 카트리지당 20-40개)이 위에서 아래로 이어져 주름진 표면을 만들어 입자 포착에 사용할 수 있는 영역을 크게 늘립니다. 직경이 약 10인치, 높이가 22인치인 단일 카트리지는 300~500평방피트의 여과 표면적을 제공할 수 있습니다. 이는 훨씬 작은 설치 공간에 여러 개의 평면 패널 필터와 동일합니다.
계층 구조에는 다음이 포함됩니다.
내부 지지 슬리브: 압력차로 인한 붕괴를 방지하는 견고한 구조
기본 필터 미디어: 입자상 물질을 포집하는 메인 레이어
보조 레이어: 향상된 효율성과 수명을 위한 추가 여과 표면
상단 및 하단 엔드 캡: 필터 매체 주변의 우회를 방지하는 씰링 요소
접착 시스템: 미디어 투과성을 유지하면서 레이어를 함께 접착
주름진 디자인이 성능을 향상시키는 방법
주름진 구성은 평면 필터에 비해 여러 가지 성능 이점을 제공합니다. 비슷한 치수의 평면 패널에 비해 표면적을 5~10배 늘린 주름형 카트리지는 면 속도(필터 표면 전체의 공기 속도)를 낮추어 압력 강하를 줄이고 수집 효율성을 향상시킵니다. 압력 강하가 낮다는 것은 시스템 팬이 동일한 공기 흐름을 달성하기 위해 더 적은 전력을 필요로 하여 에너지 소비를 직접적으로 줄인다는 것을 의미합니다.
컴팩트한 설치 공간도 또 다른 주요 장점입니다. 에이 카트리지 집진기 주름진 요소를 포함하는 것은 동일한 공기 흐름을 달성하는 백하우스 시스템보다 훨씬 적은 바닥 공간을 차지합니다. 이러한 공간 효율성으로 인해 사용 가능한 공간이 제한된 시설에서 널리 채택되었습니다.
필터 미디어 재료: 과학과 선택
실제로 먼지 입자를 포집하는 물질인 필터 매체 자체는 카트리지 기술 혁신의 대부분이 일어나는 곳입니다. 다양한 미디어 재료는 다양한 응용 분야에 적합한 고유한 성능 특성을 제공합니다.
유리섬유 미디어
유리 섬유는 원래의 카트리지 필터 매체였으며 일반 용도로 널리 사용됩니다. 수지와 결합된 무작위 방향의 유리 섬유로 구성된 유리 섬유 매체는 우수한 내화학성, 고온 성능(최대 260°C) 및 비용 효율성을 제공합니다. 그러나 유리 섬유는 적당한 먼지 방출 특성을 가지며 특정 화학 환경에서 알칼리성 공격을 받을 수 있습니다.
온도 범위: 최대 260°C 연속
내화학성: 대부분의 산에 좋습니다. 알칼리성 노출로 제한됨
더스트 케이크 방출: 보통; 청소하는 동안 일부 먼지가 다시 쌓일 수 있습니다.
비용: 낮음~보통
일반적인 응용 분야: 주조 공장, 금속 가공, 일반 산업 분진
폴리에스테르 미디어
폴리에스테르 섬유는 유리 섬유에 비해 향상된 먼지 배출 특성을 제공하므로 필터 청소에 필요한 힘이 줄어듭니다. 이렇게 더욱 부드럽게 청소하면 필터 매체의 피로가 줄어들고 서비스 수명이 연장됩니다. 폴리에스테르는 유리 섬유보다 습기를 더 잘 처리하지만 최대 온도 성능은 낮습니다.
온도 범위: 최대 150°C 연속
내화학성: 대부분의 산과 알칼리에 적합합니다. 강한 산화제로 제한됨
더스트 케이크 방출: 훌륭합니다. 펄스 이벤트 중에 매우 쉽게 청소
비용: 보통
일반적인 응용 분야: 제약, 식품 가공, 시멘트 공장
PTFE 코팅 미디어
폴리테트라플루오로에틸렌(PTFE)은 필터 매체 표면에 얇은 코팅으로 적용되는 합성 불소중합체입니다. PTFE 코팅은 먼지 케이크 방출을 획기적으로 개선합니다. 먼지는 적극적으로 청소할 필요 없이 필터 표면에서 실제로 미끄러져 나옵니다. 이 기술은 특히 까다로운 먼지에 대한 카트리지 필터 성능에 혁신을 가져왔습니다.
먼지 방출: 예외적이다; 먼지 유형에 관계없이 최소한의 접착력
온도 호환성: 매체에 따라 다름(기본 매체에 따라 일반적으로 150-260°C)
내습성: 뛰어난 소수성으로 수분 흡수 방지
비용: 높음; 코팅되지 않은 미디어에 비해 상당한 프리미엄
일반적인 응용 분야: 끈끈한 먼지, 습식 공정, 고주파 청소 요구 사항
나노섬유미디어
최첨단 나노 섬유 기술은 매우 미세한 합성 섬유(대개 직경 1마이크로미터 미만)를 사용하여 초밀도 필터 표면을 만듭니다. 이 매체는 99.95-99.99%의 수집 효율성을 달성하여 0.3 마이크론만큼 작은 입자를 포착합니다. 나노섬유 미디어는 먼지 방출 성능도 뛰어나며 필터 청소 빈도를 크게 줄일 수 있습니다.
수집 효율성: 0.3 미크론만큼 작은 입자의 경우 99.95-99.99%
먼지 방출: 우수한; 최소한의 세척력 필요
필터 수명: 기존 미디어 대비 30~50% 확장
비용: 프리미엄 가격; 최고 비용의 미디어 옵션
일반적인 응용 분야: 제약, 전자, 초청정 환경
고급 코팅 시스템 및 표면 처리
기본 미디어 섬유 외에도 표면 코팅 및 처리가 필터 성능에 큰 영향을 미칩니다. 이 미세하게 얇은 층은 먼지가 필터 표면과 상호 작용하는 방식을 수정합니다.
PTFE 코팅 기술
PTFE(테플론) 코팅은 먼지 입자가 쉽게 부착되지 않는 미끄러운 표면을 만듭니다. 코팅은 일반적으로 20-50 마이크론 두께의 균일한 층을 생성하기 위해 전기분무 또는 기타 정밀 방법을 통해 적용됩니다. PTFE 표면은 본질적으로 소수성이므로 습기를 밀어내고 습기로 인한 먼지 고결을 방지합니다.
PTFE 코팅의 이점은 상당합니다.
분진 방출의 극적인 개선: 케이크 세척력 50~70% 감소
청소 빈도 감소: 펄스 청소는 덜 공격적이어서 미디어 수명을 연장할 수 있습니다.
수분 처리: 습하거나 습식 공정 환경에서 탁월한 성능
끈끈한 먼지 성능: 코팅되지 않은 매체의 눈을 멀게 하는 초콜릿, 미네랄, 접착제를 처리합니다.
필터 수명 연장: 코팅되지 않은 미디어에 비해 서비스 수명이 30-50% 더 깁니다.
소유성(발유성) 코팅
소유성 코팅은 오일과 지질을 밀어내므로 오일이 포함된 먼지로 인해 필터가 굳어지고 눈이 멀게 되는 것을 방지합니다. 이러한 코팅은 금속 가공 유체 에어로졸이 금속 분진과 결합하여 끈질긴 분진 덩어리를 생성하는 기계 작업에서 특히 유용합니다. 소유성 코팅은 기본 매체에 먼지 입자가 쌓이는 경우에도 그 효과를 유지합니다.
정전기 코팅
일부 카트리지는 입자 포집을 강화하기 위해 정전기로 충전된 섬유 기술을 사용합니다. 전하는 미세 입자를 끌어당겨 초미세 입자의 수집 효율성을 향상시킵니다. 필터 수명 동안 정전기가 점차 소멸되더라도 정전기 효과는 유지되므로 장기적으로 효과적인 향상이 가능합니다.
항균 표면 처리
제약, 식품 가공 및 클린룸 응용 분야에서 미생물 성장을 억제하는 표면 처리는 박테리아와 곰팡이에 의한 필터 서식을 방지합니다. 이러한 처리는 미생물을 제거하지는 않지만 미생물의 성장을 늦추어 미생물 오염으로 인해 교체가 필요하기 전에 허용되는 필터 수명을 연장합니다.
자체 청소 표면
소수성 나노 텍스처 표면은 연잎의 특성을 모방하여 최소한의 세척력으로 수분과 미세 입자를 모두 제거하는 초소수성 효과를 생성합니다. 이러한 고급 표면은 청소 에너지 요구 사항을 줄이면서 필터 수명을 더욱 연장할 것을 약속합니다.
주요 성능 특성 이해
수집 효율성
포집 효율은 필터에 들어가는 입자의 몇 퍼센트가 포집되는지를 측정합니다. 99.5% 효율의 카트리지는 들어오는 입자의 0.5%를 통과시킵니다. 겉으로 보기에 작은 비율은 대용량 애플리케이션에서는 중요할 수 있습니다.
효율성은 입자 크기에 따라 달라지며, 대부분의 카트리지는 매우 미세한 입자(1마이크로미터 미만)를 포착하는 데 효율성이 떨어집니다. 효율성은 필터의 수명 동안에도 변합니다. 일반적으로 효율성은 필터 표면에 먼지가 쌓이고 추가 여과층이 생성됨에 따라 증가하며, 축적된 먼지 덩어리가 너무 두꺼워져 공기가 필터를 통과하지 않고 필터 주위를 통과하기 시작할 때까지 발생합니다.
압력 강하
압력 강하는 필터 매체에 의해 생성된 공기 흐름에 대한 저항입니다. 깨끗한 필터를 사용한 초기 압력 강하는 일반적으로 매체 구성 및 공기 표면 속도에 따라 수주 2~5인치입니다. 먼지가 쌓이면 청소가 이루어질 때까지 압력 강하는 선형적으로 증가합니다. 최대 허용 압력 강하(일반적으로 수주 6~8인치)에 따라 자동 청소 주기가 시작됩니다.
압력 강하를 이해하는 것은 시스템 에너지 효율성에 매우 중요합니다. 압력 강하가 2인치 증가하면 팬이 약 15~20% 더 많은 전력을 소비해야 합니다. 압력 강하가 과도해지기 전에 정기적인 필터 교체는 운영 비용에 직접적인 영향을 미치는 필수 유지 관리 원칙입니다.
공기 흐름 용량
분당 입방피트(CFM) 또는 시간당 입방미터(CMH)로 측정되는 공기 흐름 용량은 카트리지가 처리할 수 있는 먼지가 많은 공기의 양을 나타냅니다. 공기 흐름 용량은 필터 면적, 매체 투과성 및 허용 가능한 압력 강하에 따라 달라집니다. 단일 카트리지는 일반적으로 이러한 요인에 따라 300-1,200CFM을 처리합니다.
시스템 크기는 모든 배출 지점의 동시 작동과 향후 확장을 위한 안전 여유를 고려해야 합니다. 소형 시스템은 먼지 포집에 필요한 공기 속도를 유지할 수 없어 비산 배출 및 부적절한 포집을 초래합니다.
온도 성능
최대 연속 작동 온도는 매체 유형 및 코팅에 따라 다릅니다. 유리 섬유와 고온 폴리에스터는 250~260°C를 견딜 수 있는 반면, 표준 폴리에스터는 150°C로 제한됩니다. PTFE 코팅은 기본 매체 온도 제한을 변경하지 않지만 해당 제한 내에서 탁월한 성능을 제공합니다. 나노섬유 매체 온도 성능은 기본 섬유 구성에 따라 달라집니다.
연속 정격 이상으로 짧은 온도 변동은 허용되지만(정격 온도보다 5~10분 더 높으면 영구적인 손상이 발생하는 경우가 거의 없음), 높은 온도에서 계속 작동하면 급격한 성능 저하가 발생합니다. 온도 관리는 주조 공장 및 제철소와 같은 고온 응용 분야에서 매우 중요합니다.
카트리지 필터 수명에 영향을 미치는 요인
먼지 농도 및 유형
먼지 농도가 높으면 필터 용량이 더 빨리 소모되어 더 자주 교체해야 합니다. 미세 먼지는 거친 먼지보다 매체를 더 쉽게 막습니다. 끈끈한 먼지 부착으로 인해 더욱 적극적인 청소가 필요해 효과적인 필터 수명이 단축됩니다. 습기를 흡수하는 흡습성 먼지로 인해 필터가 굳어지고 눈이 멀게 될 수 있습니다. 먼지 특성을 이해하면 현실적인 필터 수명 기대치를 예측할 수 있습니다.
작동 조건
설계 용량으로 연속 작동하면 예측 가능한 필터 수명을 얻을 수 있습니다. 부분 부하 작동은 먼지 적재율을 줄여 필터 수명을 연장할 수 있습니다. 시동-정지 주기가 잦으면 시동 중 압력 스파이크로 인해 수명이 단축될 수 있습니다. 온도 안정성은 필터 수명을 향상시킵니다. 온도 변화로 인해 미디어 수축 및 팽창이 발생하여 섬유 피로가 가속화됩니다.
유지 관리 관행
공격적인 필터 청소(과도한 펄스 압력 또는 빈도)는 미디어 섬유를 피로하게 하고 수명을 단축시킵니다. 그러나 압력 강하를 과도하게 증가시키는 부적절한 청소로 인해 매체가 영구적으로 막힐 수 있습니다. 매체에 과도한 응력을 가하지 않고 합리적인 압력 강하를 유지하도록 균형을 맞춘 적절한 세척 매개변수로 필터 수명을 최적화합니다.
설치 품질
엔드 캡의 밀봉 상태가 좋지 않으면 더러운 공기 바이패스가 가능해지며 실제 미디어가 고갈되는 대신 내부 바이패스를 통해 효과적인 필터 수명이 줄어듭니다. 틈이 생기거나 엔드 캡이 손상되는 부적절한 카트리지 설치는 첫날부터 시스템 성능을 저하시킵니다.
주거환경
습도가 높으면 먼지가 굳어지고 용지 품질이 저하될 수 있습니다. 극한의 온도는 응력 매체 섬유를 변화시킵니다. 산성 또는 알칼리성 증기를 포함하는 부식성 대기는 매체를 화학적으로 공격합니다. 열악한 환경 조건에서 수집 장비를 보호하면 구성 요소 수명이 크게 연장됩니다.
카트리지 성능 및 유지 관리 최적화
필터 청소 전략
가장 일반적인 카트리지 청소 방법인 펄스 제트 청소는 필터 매체를 통해 고압 압축 공기 파열을 역방향으로 보냅니다. 이 청소 방법은 효과적이고 신뢰할 수 있습니다. 그러나 최적의 성능을 얻으려면 맥박 압력과 주파수를 주의 깊게 보정해야 합니다.
맥박 압력: 일반적으로 80-100 PSI 압축 공기; 과도한 압력(120 PSI 이상)으로 인해 미디어가 손상됨
펄스 지속 시간: 50~200밀리초; 펄스가 길어지면 청소가 향상되지 않지만 미디어 스트레스가 증가합니다.
청소 빈도: 자동화된 시스템은 압력 강하를 측정하고 사전 설정된 임계값에 도달하면 일반적으로 응용 분야에 따라 2~24시간마다 청소를 시작합니다.
솔레노이드 밸브 타이밍: 정확한 밸브 작동이 중요합니다. 마모되거나 제대로 조정되지 않은 밸브로 인해 불규칙한 청소 패턴이 발생합니다.
모니터링 및 예측 유지 관리
최신 카트리지 수집기에는 실시간 모니터링을 제공하는 압력 강하 센서가 포함되어 있습니다. 시간에 따른 압력 강하를 플로팅하면 필터 성능 추세가 드러납니다. 압력 강하가 예상보다 빠르게 증가하면 이는 잠재적인 문제를 나타냅니다.
먼지 우회: 급격한 압력 상승은 밀봉 실패 또는 부적절한 카트리지 장착을 의미할 수 있습니다.
미디어 손상: 찢어지거나 구멍이 난 필터 매체에 갑작스러운 압력 스파이크가 나타남
수분 축적: 젖은 먼지로 인해 매체가 막혀 과도한 압력 상승이 발생합니다.
청소 시스템 오류: 부적절한 세척으로 점진적인 압력 상승이 가능합니다.
과거 기준과 실제 압력 강하 성능을 비교하면 시스템 오류가 발생하기 전에 새로운 문제가 드러나 사전 예방적인 유지 관리 일정을 수립할 수 있습니다.
압축 공기 품질
펄스 제트 청소는 깨끗하고 건조한 압축 공기에 달려 있습니다. 공기 압축기의 오일 에어로졸은 필터 매체를 코팅하여 청소 효과를 감소시킵니다. 추운 날에는 수증기가 응결되어 젖은 먼지 덩어리가 생성됩니다. 압축 공기 시스템의 고품질 공기 건조기 및 필터는 필터 수명을 연장하고 청소 시스템 고장을 줄이는 필수적인 유지 관리 투자입니다.
경제적으로 필터 수명 연장
여러 가지 전략으로 필터 교체 빈도를 줄일 수 있습니다.
특대: 낮은 공기면 속도에서 작동하는 고용량 카트리지를 지정하면 압력 강하가 줄어들고 수명이 20-30% 연장됩니다.
사전 여과: 굵은 입자가 주 카트리지에 도달하기 전에 제거하여 고가의 미세 매체 카트리지를 보호합니다.
고품질 미디어: 프리미엄 PTFE 코팅 또는 나노 섬유 미디어는 초기 비용이 더 높지만 수명이 30-50% 길어져 탁월한 경제적 가치를 제공합니다.
환경 제어: 수집 하우징의 습도와 온도를 관리하면 먼지가 쌓이는 문제가 줄어듭니다.
적절한 청소: 최적화된 펄스 매개변수는 과도한 스트레스 없이 필터 상태를 유지합니다.
효율성 저하 및 최적화 이해
필터 수명 동안 효율성이 어떻게 변하는가
깨끗한 카트리지 효율성은 필터 매체의 고유한 포집 기능을 반영합니다. 필터가 작동하면서 먼지가 표면에 쌓여 실제로 효율성을 높이는 먼지 케이크가 생성됩니다. 쌓인 먼지는 추가 여과 단계의 역할을 합니다. 이러한 효율성 개선은 먼지 농도에 따라 일반적으로 몇 주에서 몇 달 동안 지속됩니다.
그러나 먼지 케이크 두께가 증가함에 따라 효율성은 최고조에 이르렀다가 축적된 케이크 전체에 높은 압력으로 인해 공기가 먼지를 통과하기보다는 먼지 주위를 점점 더 많이 통과하게 되므로 점차 감소합니다. 결국 시스템은 최대 허용 압력 강하에 도달하여 청소를 시작합니다. 청소 주기는 대부분의 축적된 먼지를 제거하여 효율성을 초기 필터 청소 값으로 다시 떨어뜨리고 주기가 반복됩니다.
침투와 압력 강하 관계
먼지가 쌓이면 처음에는 침투율(미처리된 입자를 통과하는 입자의 비율)이 감소하여 위에서 언급한 효율성이 향상됩니다. 그러나 케이크 두께가 증가하고 바이패스가 중요해지면 침투가 다시 증가합니다. 가장 낮은 침투 지점(최고 효율)은 일반적으로 최대 허용 압력 강하의 60~80%에서 발생합니다.
이 관계에는 실질적인 의미가 있습니다. 최대 압력 강하에 도달하기 전에 필터를 교체하면 개별 카트리지가 이론적으로 더 오래 작동할 수 있더라도 필터 수명 주기 전반에 걸쳐 더 높은 평균 효율성을 유지합니다.
서브미크론 입자 문제
서브미크론 입자(1마이크로미터 미만)는 포착하기가 특히 어렵습니다. 대부분의 카트리지는 99% 효율성을 광고하지만 이 효율성은 수집 메커니즘(충격, 차단, 확산)이 가장 효과적으로 작동하는 1~10 마이크로미터 범위의 입자에 적용됩니다. 서브미크론 입자 효율성은 5~10% 더 낮아질 수 있습니다.
뛰어난 서브미크론 제어가 필요한 응용 분야(제약 제조, 전자 제품, 초청정 환경)의 경우 조밀한 섬유 네트워크를 갖춘 나노 섬유 미디어는 서브미크론 캡처를 크게 향상시킵니다.
애플리케이션별 카트리지 선택 전략
고온 애플리케이션
주조 공장, 제철소 및 고온 화학 공정에서는 고온에서 무결성을 유지하는 매체가 필요한 높은 온도에서 먼지를 생성합니다. 250~260°C 등급의 고온 폴리에스테르 또는 유리 섬유 매체가 필수적입니다. PTFE 코팅은 이러한 까다로운 조건에서 뛰어난 먼지 방출 기능을 제공합니다.
단열재 또는 수냉식 흡입 덕트를 사용하여 흡입 공기 온도를 낮추는 온도 관리로 고온 필터 수명이 연장됩니다. 입구 공기를 최대 매체 온도보다 약간 낮게 냉각하면 생산 급증 중 온도 급등에 대한 운영 마진이 제공됩니다.
끈적끈적하고 흡습성 먼지 문제
과자류의 초콜릿 먼지, 목공 작업의 로진, 세라믹 생산의 미네랄 먼지는 모두 문제를 안겨줍니다. 먼지는 표준 필터 매체에 강하게 달라붙기 때문에 매체를 손상시킬 수 있는 적극적인 청소가 필요합니다. 뛰어난 먼지 방출 특성을 지닌 PTFE 코팅 또는 소유성 매체는 이러한 응용 분야에 탁월합니다.
수분을 흡수하는 흡습성 먼지의 경우 흡입 공기 또는 가열된 필터 하우징을 사전 건조하여 수분 흡수 및 케이킹을 방지합니다. 일부 시설에서는 수분 응축을 처리하기 위해 배수 장치가 있는 카트리지를 사용합니다.
습식 공정 및 고습 응용 분야
습식 분쇄 공정과 습도가 높은 환경에서는 표준 미디어를 막는 습기가 많은 먼지가 생성됩니다. PTFE 코팅 매체의 소수성 특성은 수분 흡수를 방지합니다. 일부 시설에서는 습식 공정에서 발생하는 물방울을 처리하기 위해 수분 배수 기능이 있는 카트리지 수집기를 사용합니다.
화학 공정 응용
일부 화학물질은 특정 필터 매체를 공격합니다. 강산에는 폴리에스테르 또는 PTFE 코팅 매체가 필요합니다. 강한 알칼리는 폴리에스테르를 손상시킬 수 있으므로 유리 섬유가 필요합니다. 화학적 호환성 평가를 통해 매체 선택이 특정 화학적 환경과 일치하는지 확인합니다.
식품 및 의약품 응용
식품 및 제약 제조 분야의 엄격한 청결 요구 사항은 최고 효율성의 미디어를 요구합니다. 초청정 표준을 충족하는 나노섬유 카트리지는 이러한 산업의 표준입니다. 항균 코팅은 제품을 오염시키거나 필터 성능을 저하시킬 수 있는 생물학적 성장을 방지합니다.
총 소유 비용 및 경제적 분석
초기 미디어 비용과 장기 성능 비교
프리미엄 미디어(PTFE 코팅 또는 나노섬유)는 기본 유리섬유 미디어보다 가격이 3~5배 더 비쌉니다. 그러나 시간당 비용 분석을 통해 프리미엄 미디어가 탁월한 경제적 가치를 제공하는 것으로 나타나는 경우가 많습니다.
| 미디어 유형 | 단가 | 예상 수명(시간) | 운영 시간당 비용 | 청소주기/연도 |
|---|---|---|---|---|
| 유리섬유 | 100 | 2,000 | 0.05 | 4,380 |
| 폴리에스테르 | 150 | 2,500 | 0.06 | 3,500 |
| PTFE 코팅 | 350 | 3,500 | 0.10 | 2,000 |
| 나노섬유 | 500 | 4,500 | 0.11 | 1,500 |
이 분석을 통해 프리미엄 미디어는 재료 자체에 대한 시간당 비용이 더 높지만, 청소 시스템의 에너지, 인건비 및 마모를 고려할 때 수명 연장 및 청소 빈도 감소로 인해 전체 시스템 운영 비용이 낮아지는 것으로 나타났습니다.
에너지 소비 영향
압력 강하를 극복하기 위해 높은 팬 전력이 필요한 더티 필터는 적절하게 유지 관리되는 시스템보다 훨씬 더 많은 에너지를 소비합니다. 과도한 압력 강하(교체 지연으로 인해)에서 작동하는 단일 카트리지는 시스템 전력 소비에 1~2킬로와트를 추가할 수 있습니다. 연속 운영 시설에서는 불필요한 에너지 비용이 매년 수천 달러에 달합니다.
프리미엄 미디어의 부차적 이점
압축 공기 소비 감소: 프리미엄 미디어를 부드럽게 청소하려면 더 적은 청소 압력이 필요합니다.
유지 관리 노동력 절감: 교체 횟수가 줄어들어 노동 요구 사항이 줄어듭니다.
장비 마모 감소: 낮은 압력 강하로 팬과 베어링에 가해지는 응력 감소
향상된 환경 성능: 일관된 고효율로 보다 깨끗한 배기 공기 제공
시설 가동 중단 시간 감소: 필터 수명 연장으로 유지보수 중단 횟수 감소
올바른 설치 및 취급 방법
설치 절차
카트리지를 올바르게 설치하면 시스템 성능을 손상시킬 수 있는 바이패스를 방지할 수 있습니다. 주요 사례는 다음과 같습니다.
엔드 캡 검사: 설치하기 전에 엔드 캡이 손상되지 않았는지, 씰이 손상되지 않았는지 확인하십시오.
깨끗한 하우징: 설치하기 전에 카트리지 하우징에서 먼지와 이물질을 제거하십시오.
올바른 좌석: 틈새 없이 상단과 하단 연결에 카트리지가 올바르게 장착되었는지 확인합니다.
개스킷 검사: 개스킷이 있는지, 올바른 위치에 있는지, 손상되지 않았는지 확인하세요.
고정 하드웨어: 지나치게 조이지 않고 패스너나 클램프를 적절하게 고정합니다.
시스템 압력 테스트: 설치 후 시스템이 누출 없이 압력을 유지하는지 확인하십시오.
안전한 취급
카트리지는 견고해 보이지만 깨지기 쉽습니다. 거칠게 취급하면 내부 지지 슬리브가 손상되거나 압력 테스트에서 누출이 드러날 때까지 감지되지 않는 매체에 미세한 천공이 생길 수 있습니다.
카트리지를 조심스럽게 다루십시오. 떨어지거나 거친 충격을 피하십시오
손상 방지를 위해 보호 포장으로 운송
설치 전 습기 흡수를 방지하기 위해 건조한 환경에 보관하세요.
미디어나 엔드캡 씰을 손상시킬 수 있는 극한의 온도로부터 보호하세요.
폐기 및 재활용
사용한 카트리지에는 폐기 시 특별한 취급이 필요한 위험한 먼지가 포함될 수 있습니다. 먼지 처리에 대해서는 해당 환경 규정을 따르십시오. 일부 산업 지역에는 필터 카트리지와 오염된 물질을 수용하는 특수 유해 폐기물 처리 시설이 있습니다. 적절한 폐기는 환경 오염을 방지하고 규정 준수를 보장합니다.
일반적인 카트리지 문제 해결
급격한 압력 강하 증가
압력 강하가 과거 기준보다 빠르게 상승하는 경우 다음과 같은 잠재적인 원인을 조사하십시오.
먼지 발생 증가: 생산이나 원자재의 변화로 인해 먼지 부하가 증가할 수 있습니다.
먼지 우회: 씰이 새거나 카트리지가 부적절하게 장착되면 더러운 공기가 우회될 수 있습니다.
미디어 손상: 찢어짐이나 천공으로 인해 먼지가 쌓이지 않고 공기가 우회할 수 있습니다.
부적절한 청소: 솔레노이드 밸브 고장 또는 압축 공기 문제로 인해 효과적인 청소가 불가능함
수분 축적: 습기나 결로로 인해 먼지가 굳어집니다.
시스템 배출구에서의 방출
깨끗한 공기 배출구에서 눈에 보이는 먼지는 필터 고장을 나타냅니다. 원인은 다음과 같습니다:
엔드 캡 밀봉 실패로 인해 직접 바이패스가 가능함
미디어 천공 또는 찢어짐
수집되는 먼지와 호환되지 않는 매체
과도한 면속도로 작동하는 대형 시스템
짧은 필터 수명
카트리지를 예상보다 훨씬 자주 교체해야 하는 경우:
먼지 특성이 필터 설계 사양과 일치하는지 확인
압축 공기 품질 확인(기름, 수질 오염)
세척 매개변수 감사(펄스 압력, 빈도, 타이밍)
설비의 먼지 발생 변화 점검
카트리지 설치 절차 및 안착 확인
자주 묻는 질문
Q1: 백하우스 필터와 카트리지 수집기의 차이점은 무엇입니까?
카트리지 필터는 콤팩트한 원통형 구성의 주름진 매체를 사용하는 반면, 백하우스 필터는 길쭉한 직물 백을 사용합니다. 카트리지는 동일한 바닥 공간에서 일반적으로 5~10배 더 많은 표면적을 제공하는 뛰어난 소형성을 제공합니다. 카트리지는 일반적으로 낮은 압력 강하로 인해 더 높은 효율성과 더 낮은 운영 비용을 제공합니다. 백하우스는 매우 높은 공기 흐름 응용 분야에 더 적합하며 시스템이 작동하는 동안 개별 백 교체가 가능합니다. 선택은 시설 제약 및 적용 요구 사항에 따라 달라집니다.
Q2: 카트리지 필터 교체 시기를 어떻게 알 수 있나요?
압력 강하 모니터링이 주요 지표입니다. 시스템 압력 강하가 제조업체가 지정한 최대값(일반적으로 수주 6~8인치)에 도달하면 필터 교체가 필요합니다. 일부 시설에서는 압력 기반이 아닌 시간 기반 교체 일정을 사용하며, 특히 압력 강하를 정확하게 측정하기 어려운 응용 분야에서는 더욱 그렇습니다. 시스템 성능 저하가 발생하기 전에 항상 필터를 교체하십시오.
질문 3: 카트리지는 가방보다 젖은 먼지를 더 잘 처리할 수 있습니까?
본질적으로 그런 것은 아니지만 우수한 먼지 방출 특성과 PTFE 코팅 가용성을 갖춘 카트리지 구성으로 인해 카트리지는 까다로운 먼지에 더 적합합니다. PTFE 코팅 카트리지는 코팅되지 않은 미디어보다 습기와 끈적한 먼지를 훨씬 더 잘 처리합니다. 매우 습한 용도의 경우 필터 유형에 관계없이 습식 수집기가 필요할 수 있습니다.
Q4: 기본 카트리지 미디어와 프리미엄 카트리지 미디어의 비용 차이는 무엇입니까?
기본 유리 섬유 카트리지의 가격은 약 100개입니다. PTFE 코팅 카트리지는 3~4배, 나노 섬유 카트리지는 4~5배 더 비쌉니다. 그러나 프리미엄 미디어는 서비스 수명을 30-50% 연장하고 낮은 압력 강하를 통해 에너지 비용을 줄입니다. 따라서 높은 초기 비용에도 불구하고 장비 수명 전반에 걸쳐 프리미엄 옵션을 더욱 경제적으로 만드는 경우가 많습니다.
Q5: 온도는 카트리지 성능에 어떤 영향을 줍니까?
각 미디어 유형에는 최대 연속 온도 등급이 있습니다. 정격 온도 이상에서 작동하면 섬유 품질이 저하되고 필터 수명이 단축됩니다. 정격보다 짧은 온도 편위(분)로 인해 영구적인 손상이 발생하는 경우는 거의 없지만 지속적인 온도 상승으로 인해 급격한 고장이 발생합니다. 귀하의 용도에 맞는 온도 등급의 매체를 선택하고, 필요한 경우 시스템 설계를 통해 입구 공기 온도를 관리하십시오.
Q6: 카트리지 필터를 세척하고 재사용할 수 있나요?
표준 산업용 카트리지는 세척 및 재사용용으로 설계되지 않았습니다. 세척하려고 하면 내부 지지 구조와 씰이 손상될 수 있습니다. 일부 특수 카트리지는 세척 가능한 요소로 설계되었지만 이러한 목적으로 특별히 설계되었습니다. 항상 제조업체에서 승인한 청소 및 교체 절차를 따르십시오.
Q7: 조기 카트리지 고장의 원인은 무엇입니까?
일반적인 원인으로는 바이패스 누출로 인한 부적절한 설치, 펄스 세척 시스템의 오염된 압축 공기, 매체 화학과 호환되지 않는 분진 유형에 대한 적용, 과도한 세척 압력으로 인해 매체 손상, 과도한 온도에서 작동, 먼지 고착을 유발하는 수분 흡수, 부적절한 하우징 환경 제어 등이 있습니다. 이러한 문제를 해결하면 조기 실패 문제가 해결되는 경우가 많습니다.
Q8: PTFE 코팅과 나노섬유 미디어 중에서 어떻게 선택합니까?
고품질 기본 매체에 적용된 PTFE 코팅은 끈적한 먼지, 습기가 많은 응용 분야 및 고주파 청소 시나리오에 탁월합니다. 나노섬유 미디어는 최고 효율(99.95%)이 요구되거나 서브미크론 입자 제어가 중요한 경우에 탁월합니다. 선택은 특정 먼지 특성, 효율성 요구 사항 및 예산에 따라 달라집니다. 최고 성능 수준이 필요한 응용 분야에 대해서는 전문가에게 문의하십시오.
결론: 카트리지 필터 성능 극대화
필터 카트리지 기술은 계속해서 발전하여 산업 시설에 점점 더 효과적인 먼지 제어 솔루션을 제공하고 있습니다. 미디어 재료, 코팅 기술 및 성능 특성 뒤에 숨겨진 과학을 이해하면 시스템 선택 및 최적화에 대한 정보에 입각한 결정을 내릴 수 있습니다.
가장 비용 효율적인 접근 방식은 탁월한 유지 관리 방식을 갖춘 적절하게 설계된 시스템에서 작동하는 고품질 카트리지에 투자하는 것입니다. 프리미엄 카트리지는 처음에는 비용이 더 많이 들지만, 연장된 서비스 수명, 낮은 운영 비용, 우수한 효율성 및 에너지 소비 감소는 경제적인 예산 대안보다 더 나은 총 소유 비용을 제공하는 경우가 많습니다.
적절한 설치, 모니터링 및 유지 관리 방법은 미디어 선택만큼 중요합니다. 아무리 최고급 카트리지라 할지라도 밀봉 실패, 부적절한 청소 또는 오염된 압축 공기로 인해 제대로 유지 관리되지 않는 시스템에서는 성능이 저하됩니다. 체계적인 유지 관리 프로그램을 확립하고 새로운 문제를 신속하게 해결하면 여과 시스템 투자 수익이 극대화됩니다.
