습식 연도 가스 탈황 스크러버가 산업용 SO2 배출을 제어하는 방법: 기술, 효율성 및 선택
관리자별
습식 FGD 스크러버란 무엇입니까?
A 습식 수세미 배가스 탈황(FGD)용으로 설계된 배기가스 흐름에서 이산화황(SO2) 및 기타 유해 오염물질이 대기로 유입되기 전에 제거하는 산업용 장비입니다. 이러한 시스템은 특히 고유황 공급원료를 처리하는 발전소, 정유소 및 화학 제조 시설의 환경 준수 측면에서 가장 입증되고 널리 배포된 기술 중 하나입니다.
건식 또는 반건식 대안과 달리 습식 FGD 스크러버는 액체 용매(일반적으로 석회석 슬러리)를 사용하여 연도 가스에서 SO2를 화학적으로 흡수합니다. 이 공정은 가스와 액체 사이의 역류 접촉이 제거 효율을 최대화하는 대형 타워 용기에서 발생합니다. 흡수된 이산화황은 이후 산화되어 판매 가능한 석고 부산물로 전환되어 부채를 상업적 기회로 전환합니다.

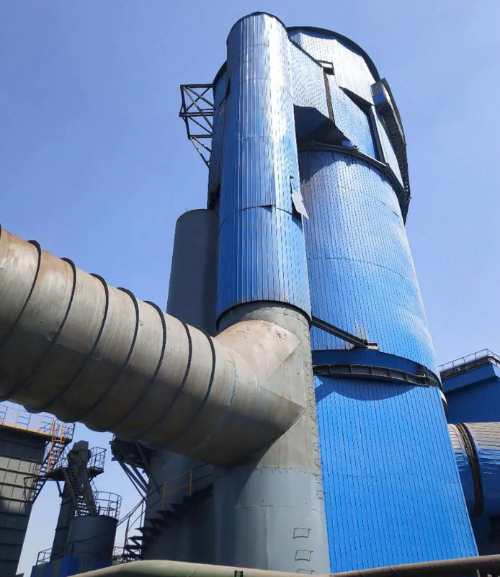

습식 스크러버 타워의 주요 구성 요소
완전한 습식 FGD 시스템은 함께 작동하는 여러 중요 섹션으로 구성됩니다.
흡수탑: 배가스와 석회석 슬러리가 접촉하는 주요 반응 용기입니다. 이 타워는 일반적으로 부식성 SO2 함유 가스 및 산성 조건을 견디기 위해 철근 콘크리트 또는 스테인레스 스틸로 제작됩니다.
슬러리 준비 시스템: 석회석(CaCO3)을 미세한 입자로 분쇄하고 적절한 농도와 농도를 지닌 안정적인 슬러리로 수화시키는 분쇄기 및 혼합 장비입니다.
산화 공기 시스템: 아황산칼슘을 황산칼슘(석고)으로 산화시키는 과정을 촉매하는 강제 공기 주입으로 부산물 회수가 가능하고 흡수체 내부의 스케일링을 방지합니다.
안개 제거기: 배출 전에 처리된 가스에서 동반된 액체 방울을 제거하여 하류 덕트 공사의 수분 손실과 부식을 방지합니다.
석고 탈수 시스템: 폐기 또는 벽판 제조업체 및 기타 산업에 대한 상업적 판매를 위해 석고 제품을 분리하고 건조합니다.
재순환 펌프: 흡수기 상단의 스프레이 노즐을 통해 세정액을 지속적으로 순환시켜 상승하는 연도 가스와 효율적인 역류 접촉을 보장합니다.
습식 세정기와 건식 세정기: 차이점은 무엇입니까?
습식 FGD 기술과 건식 FGD 기술의 근본적인 차이점은 흡착제의 물리적 상태와 오염물질 포집 메커니즘에 있습니다.
| 특징 | 습식 FGD | 건식 FGD |
|---|---|---|
| 흡착제 상태 | 석회석 슬러리(액체) | 석회 분말 또는 분무 건조된 슬러리 |
| SO2 제거 효율성 | 95~99% | 90~95% |
| 부산물 회수 | 석고(판매 가능, 순도 95%) | 비산회(혼합, 낮은 시장 가치) |
| 물 소비량 | 높음(일반적으로 500~1000m³/시간) | 매우 낮음(증발식만 해당) |
| 발자국 | 대형(타워 높이 40~60m) | 콤팩트 |
| 자본 비용 | 보통에서 높음 | 높은 초기 투자 |
| 운영 비용 | 보통(시약수) | 낮음(더 적은 시약 필요) |
SO2 배출 기준이 엄격하고 석고 부산물 판매가 운영 비용을 상쇄하는 지역에서는 습식 FGD 시스템이 선호됩니다. 건식 시스템은 물 가용성이 제한되거나 폐기물 처리가 우선시되는 곳에서 탁월합니다.
석회석-석고 습식 FGD는 어떻게 작동합니까?
석회석-석고 공정은 단순성, 비용 효율성 및 석고 부산물의 시장성으로 인해 전 세계적으로 지배적인 습식 탈황 기술을 대표합니다. 화학 및 역학을 이해하는 것은 시스템 옵션을 평가하는 시설 운영자 및 조달 전문가에게 필수적입니다.
SO2 제거 뒤의 화학 반응
SO2를 함유한 배가스가 석회석 슬러리와 접촉하면 일련의 비가역적 화학 반응이 발생합니다.
1단계 - 용해 및 산 중화: 석회석(탄산칼슘, CaCO3)은 산성 SO2 및 물과 반응하여 아황산칼슘(CaSO3)과 이산화탄소를 형성합니다. 석회석은 산성 환경에 용해되어 슬러리 pH를 최적 수준(5.0~5.5)으로 완충하는 풍부한 수산화물 이온을 생성합니다.
2단계 – 석고로 산화: 주입된 산화 공기는 아황산칼슘(CaSO3)을 황산칼슘(CaSO4)으로 변환합니다. 이 산화 단계는 열역학적으로 유리하며 공기 흐름 속도와 슬러리 체류 시간에 따라 일반적으로 2~8분 내에 완료됩니다. 석고는 아황산염에 비해 우수한 결정화 특성을 나타내어 내부 표면의 스케일 형성을 줄이고 기계적 탈수를 더 쉽게 하기 때문에 산화가 매우 중요합니다.
3단계 – 결정 성장 및 분리: 흡수제 및 정화기 탱크에 몇 시간 동안 머무르면 황산칼슘 이수화물(석고) 결정이 성장하고 침전됩니다. 정화된 액체는 흡수기 상단으로 다시 재활용되고, 석고 슬러리는 탈수 및 적재를 위해 진공 필터 또는 원심분리기로 이송됩니다.
흡수탑 내부의 단계별 공정
흡수탑에서는 물리적, 화학적 변형이 지속적으로 발생합니다.
굴뚝 가스 입구: 뜨거운 연소 가스(일반적으로 보일러 또는 산업용 용광로에서 120~150°C)는 철저한 혼합을 보장하면서 과도한 압력 강하를 방지하기 위해 일반적으로 3~4m/s의 제어된 속도로 흡수탑 바닥으로 들어갑니다.
스프레이 구역: 석회석 슬러리는 타워의 상단과 중간 높이에 위치한 여러 노즐에서 분사됩니다. 슬러리는 미세한 물방울로 부서져 가스와 액체 사이에 거대한 계면 접촉 영역을 생성합니다.
반응 구역: SO2는 각 물방울을 둘러싸는 액체 필름으로 확산되어 용해된 석회석과 반응합니다. 액적은 중력에 의해 낙하하고 상승하는 연도 가스는 액적을 위로 운반하여 체류 시간을 연장하고 확산 역학을 유도하는 역류 캐스케이드를 생성합니다.
산화 구역: 공기는 스파저를 통해 바닥에 주입되고, 흡수기를 통해 위쪽으로 기포가 발생합니다. 산소는 벌크 액체와 떨어지는 물방울 내에서 아황산염을 황산염으로 산화시켜 제품을 보다 안정적인 석고로 전환시킵니다.
수집 구역: 포화된 액체는 타워 바닥의 배수통에 축적됩니다. 고형물은 침전되어 정화된 액체가 재순환을 위해 탑 상단으로 다시 펌핑될 수 있게 하고, 침전된 고형물은 석고 탈수 회로로 배출됩니다.
가스 출구: 처리된 연도 가스(SO2가 95~99% 감소됨)는 상단에 있는 미스트 제거기로 상승하며, 여기서 연행된 물방울은 김서림 제거 패킹이나 쉐브론 미스트 제거기를 통해 제거됩니다. 정화된 가스는 대기로 배출되거나 하류 오염 제어 장비로 유입됩니다.
SO2 포집부터 산화, 석고 회수까지의 전체 사이클에는 석회석 입자 크기, pH 제어 전략 및 목표 제거 효율에 따라 일반적으로 8~12분의 슬러리 체류 시간이 필요합니다. 더 작은 입자의 석회석(325메시 통과 80~90%)은 반응 속도를 가속화하고 작업자가 더 낮은 슬러리 유속에서 더 높은 효율성을 달성할 수 있도록 해줍니다.
귀하의 플랜트에 습식 FGD 기술을 선택하는 이유는 무엇입니까?
습식 FGD 시스템에 투자하기로 한 결정은 규제 필요성과 운영 경제성을 모두 반영합니다. 고유황 연료를 취급하는 시설이나 엄격한 대기 질 기준을 적용하는 시장에 서비스를 제공하는 시설에서는 모든 요소를 전체적으로 고려할 때 습식 시스템이 탁월한 수익을 제공한다는 사실을 발견했습니다.
습식 세정기에 의존하는 산업
습식 FGD 기술은 여러 산업 부문에 걸쳐 기초가 됩니다.
석탄 화력 발전: 전 세계적으로 가장 큰 응용 프로그램입니다. 1~3% 황을 함유한 역청탄 또는 아역청탄을 연소하는 현대 유틸리티 보일러는 많은 지역에서 50~100mg/Nm3 미만으로 규정된 SO2 배출 제한을 준수하기 위해 습식 FGD에 의존합니다.
석유 정제: 연료유 탈황 장치와 코커 보일러는 고효율 세정이 필요한 SO2가 풍부한 배기가스를 생성합니다. 정유소에서는 SO2 및 NOx 결합 제어를 위해 습식 FGD와 SCR(선택적 촉매 환원)을 통합하는 경우가 많습니다.
화학 및 석유화학 제조: 황산, 황 기반 폴리머를 생산하거나 고유황 원유 흐름을 처리하는 시설에서는 습식 세정기를 작동하여 열 산화기, 하소 장치 및 배소로에서 배출되는 SO2를 포집합니다.
펄프 및 제지 공장: 흑액을 연소하는 회수 보일러는 상당한 SO2 배출을 발생시킵니다. 크라프트 펄프 공장에서는 지역 대기질 표준을 달성하고 주거 지역의 SO2 관련 대기 오염을 줄이기 위해 습식 FGD 시스템을 점점 더 많이 배치하고 있습니다.
금속 가공: 황화물 광석에서 구리, 니켈, 아연 및 기타 비철금속을 추출하는 제련 작업에서는 99% 제거 효율이 필요한 SO2 함유 배기가스를 생성합니다. 습식 FGD는 이러한 응용 분야의 산업 표준입니다.
폐기물 에너지화 및 바이오매스 연소: 시립 고형 폐기물 소각장과 바이오매스 발전소는 이질적인 연소 가스 구성을 생성합니다. 습식 FGD는 다양한 연료 품질에 걸쳐 강력하고 적응 가능한 SO2 제어 기능을 제공합니다.
주요 성능 요소: 효율성, pH 및 L/G 비율
일관된 고성능 SO2 제거를 달성하려면 여러 상호 의존적 매개변수를 제어해야 합니다. 이러한 요소를 이해하면 운영자와 엔지니어는 시스템 설계 및 운영을 최적화할 수 있습니다.
SO2 제거 효율(목표: 95~99%): 효율성은 주로 두 가지 메커니즘, 즉 (1) 액체 대 가스(L/G) 비율로 표시되는 연도 가스 부피에 비해 순환되는 석회석 슬러리의 양과 (2) 흡수 장치 내 가스의 체류 시간에 의해 좌우됩니다. 현대 시스템은 일반적으로 L/G 비율 5~8L/m3에서 95% 제거율을 달성하고, 10~15L/m3 비율에서 98~99% 효율성을 달성합니다. 감소하는 수익이 적용됩니다. 15L/m3를 초과하면 효율성 향상이 최소화되는 동시에 펌핑 전력, 슬러리 준비 비용 및 물 소비량이 극적으로 증가합니다.
pH 조절(최적: 5.0~5.5): 슬러리 pH는 석회석 용해 속도와 SO2 흡수 동역학에 직접적인 영향을 미칩니다. 4.5 미만의 pH에서 석회석은 쉽게 용해되지만 역반응과 기상 확산 추진력 감소로 인해 SO2 흡수가 느려집니다. pH 6.0 이상에서는 석회석 용해도가 감소하고 SO2 흡수가 가속화됩니다. 하지만 타워 내부에 스케일 형성 및 석고 침전 위험이 기하급수적으로 증가합니다. 작업자는 석회석 슬러리 첨가 속도와 산화 공기 흐름을 신중하게 조정하여 pH를 유지합니다. 실시간 프로브를 통한 자동 pH 제어는 현대 시설의 표준 관행이 되었습니다.
L/G 비율(액체 대 가스 부피 비율): 일반적으로 연도 가스 입방미터당 순환 슬러리의 리터로 보고되는 이 무차원 매개변수는 아마도 가장 중요한 단일 제어 변수일 것입니다. L/G 비율이 높을수록 슬러리 접촉 면적과 체류 시간이 증가하여 효율성이 향상되지만 전력 소비, 시약 소비 및 증발로 인한 물 손실이 증가합니다. 최적의 L/G 비율은 규정 준수 목표와 운영 비용 최소화의 균형을 유지합니다. 지역 대기 질 표준, 연료 황 함량 및 보일러 부하가 기본적으로 L/G 설정점을 결정합니다.
가스 속도(일반: 3~4.5m/s): 흡수 용기를 통과하는 연도 가스의 수직 속도는 액적 현탁액, 체류 시간 및 압력 강하에 영향을 미칩니다. 속도가 높을수록 선박 단면적과 자본 비용은 줄어들지만 펌핑 작업과 침식 위험은 증가합니다. 속도가 낮을수록 체류 시간과 효율성이 증가하지만 더 큰 용기가 필요합니다. 대부분의 운영자는 엔지니어링 최적 지점으로 3.5~4.0m/s를 유지합니다.
산화 공기 비율(일반: 60~90% 이론 산소): 주입된 공기의 과도한 산소는 아황산염에서 황산염으로의 전환을 유도하지만 과도한 통기는 거품 형성과 액체 캐리오버를 증가시킵니다. 공기 스파저 설계 및 침수 깊이는 혼합 및 산화 동역학에 결정적인 영향을 미칩니다. 크기가 작은 공기 시스템은 불완전한 산화, 아황산염 침전 및 탈수 장비의 막힘을 초래합니다.
습식 FGD 시스템 공정 흐름도
습식 세정기 공급업체를 선택할 때 고려해야 할 요소
습식 FGD 시스템에 대한 조달 결정에는 여러 기술, 상업 및 운영 기준을 신중하게 평가해야 합니다. 다음 요소는 시스템 성능, 수명, 규정 준수 달성 및 총 소유 비용에 큰 영향을 미칩니다.
재료 선택 및 내식성
습식 FGD 흡수제의 내부 환경은 본질적으로 부식성이 있습니다. pH 범위는 3.5~6.0이고 온도는 60~70°C에 이르며 용해된 SO2와 아황산은 금속 산화를 가속화합니다. 재료 선택은 나중에 고려하는 것이 아니라 기본적인 디자인 결정입니다.
고무 라이닝이 있는 철근 콘크리트: 대규모 유틸리티 규모의 흡수체에 대한 주요 재료 선택입니다. 콘크리트는 구조적 강도와 열 질량을 제공합니다. 10~20mm 두께의 고무(네오프렌 또는 EPDM) 라이닝은 화학적 공격으로부터 콘크리트를 보호합니다. 적절한 표면 준비 및 고무 라이닝 경화는 최소한의 유지 관리로 사용 수명을 20~30년으로 연장합니다.
스테인레스강(오스테나이트계 등급): 우수한 내식성과 깔끔한 디자인 미학으로 인해 소규모 시스템, 스프레이 타워 및 김서림 제거 섹션에 선호됩니다. 316L 스테인리스강은 산성 염화물 함유 슬러리에서 구멍이 뚫리는 것을 방지합니다. 트레이드오프에는 더 높은 자본 비용(콘크리트의 2~3배)과 설계 공차가 느슨할 경우 틈새 부식 가능성이 포함됩니다.
열가소성 재료: 섬유 강화 플라스틱(FRP)과 폴리에스터 기반 복합재는 우수한 내화학성과 제로 부식 위험으로 인해 틈새 응용 분야 및 개조 시장에서 새롭게 떠오르고 있습니다. 장기 내구성 데이터는 여전히 제한적입니다. 실외 설치 시 열 순환 및 UV 노출은 알려지지 않은 위험을 초래합니다.
스프레이 노즐 재료: 스프레이 노즐은 가장 높은 마모율을 경험합니다. 텅스텐 카바이드 오버레이가 있는 세라믹 또는 경화 강철 팁은 부유 석회석 입자로 인한 마모를 방지합니다. 2~5년마다 정기적으로 노즐을 검사하고 교체하는 것이 표준 운영 관행입니다.
맞춤화 및 판매 후 지원
모든 산업 시설에는 고유한 연소가스 특성, 공간 제약 및 운영 요구 사항이 있습니다. 신뢰할 수 있는 공급업체는 모든 경우에 적용되는 단일 패키지가 아닌 진정한 맞춤화를 제공합니다.
현장별 엔지니어링: 공급업체가 SO2 농도, NOx 수준, 미립자 부하, 수분 함량 및 온도 프로필 측정 등 상세한 가스 흐름 분석을 수행하는지 평가합니다. 이 데이터는 전산유체역학(CFD) 모델링에 입력되어 특정 작동 조건에서 슬러리 분포, 가스 체류 시간 및 효율성을 예측합니다. 연료 유형 및 가스 구성에 대한 실험실 규모 테스트 또는 파일럿 플랜트 데이터를 제공하는 공급업체는 엄격한 엔지니어링을 입증합니다.
모듈식 확장성: 성장 잠재력이 있거나 단계적 확장 계획이 있는 시설의 경우 모듈형 흡수 장치 섹션 또는 병렬 열차 아키텍처로 설계된 시스템을 사용하면 전체 시스템을 교체하지 않고도 점진적인 용량 추가가 가능합니다. 기존 용기 내에서 내부 장치(분배기, 미스트 제거기)를 개조하거나 업그레이드할 수 있는지 확인하십시오.
기존 인프라와의 통합: 습식 FGD 시스템은 보일러 배기 덕트, ID 팬, 집진기 및 다운스트림 스택과 인터페이스됩니다. 공급업체는 상세한 덕트 공사 및 기초 설계, 지진 하중에 대한 인증(해당되는 경우) 및 장비 공급업체와의 조정을 제공해야 합니다. 덕트 작업 수정 및 지원으로 인해 숨겨진 비용이 자주 발생합니다.
교육 및 지식 이전: 습식 FGD 시스템의 운영 및 유지보수에는 pH 관리, 슬러리 유변학, 산화 공기 제어 및 석고 탈수에 대한 운영자의 전문 지식이 필요합니다. 포괄적인 현장 교육, O&M 매뉴얼, 예비 부품 가용성 및 긴급 지원 핫라인을 제공하는 공급업체를 선택하세요. 원격 진단 기능과 예측 유지 관리 계약으로 인해 고급 공급업체가 일반 공급업체와 점점 더 차별화되고 있습니다.
시약 조달 및 물류: 석회석 가용성, 가격, 운송 물류는 운영 비용에 결정적인 영향을 미칩니다. 공급업체는 인근 석회석 공급원, 수량 할인, 배송 일정 및 백업 공급 준비를 문서화해야 합니다. 마찬가지로 비용 회수가 가능한 탈수 장비 용량, 저장 시설 및 하류 시장 연결(벽판, 시멘트, 농업) 등 석고 처리 인프라를 확인합니다.
예비 부품 생태계: 중요한 마모 품목(노즐, 개스킷, 펌프 임펠러, 미스트 제거기 카트리지)을 식별하고 공급업체 네트워크를 통해 가용성, 리드 타임 및 가격을 확인합니다. 20~30년의 시스템 수명을 위한 장기 예비 부품 가용성을 위해서는 공급업체가 확고한 유통 채널과 재고 정책을 갖추고 있어야 합니다.
운영 우수성: 모니터링 및 제어 시스템
최신 습식 FGD 시스템은 운영 비용을 최소화하면서 타겟 제거 효율성을 유지하기 위해 지속적인 모니터링과 동적 매개변수 조정이 필요한 정교한 장비입니다. 고급 제어 시스템은 습식 스크러버를 수동적 규정 준수 도구에서 적극적으로 최적화된 자산으로 전환합니다.
실시간 모니터링 기술
실시간 피드백 루프를 통해 연료 품질, 보일러 부하 또는 대기 조건의 변화에 신속하게 대응할 수 있습니다.
연속 SO2 분석기: 흡수기의 상류 및 하류에 있는 적외선 또는 전기화학적 SO2 센서는 실시간 제거 효율을 정량화합니다. 목표 설정점(일반적으로 50~100mg/Nm3 배출구)은 석회석 공급 속도와 L/G 비율을 자동으로 조정하여 과도한 시약 소비 없이 규정 준수 마진을 유지합니다.
pH 프로브: 흡수기 배수통 및 정화기의 침수된 pH 전극은 순간적으로 슬러리 산도 피드백을 제공합니다. 자동 석회유 첨가 시스템은 pH를 설정점의 ±0.2 단위 이내로 유지하여 스케일링(높은 pH)과 부적절한 석회석 용해(낮은 pH)를 모두 방지합니다.
압력 강하 모니터링: 흡수기, 서리 제거 장치 및 출구 덕트 전체의 차압 셀은 막힘, 스케일 형성 또는 미스트 제거기 포화를 나타냅니다. 조기 경고 시스템은 성능 저하가 가속화되기 전에 청소 주기 또는 유지 관리 경고를 트리거합니다.
산화 Air Control: 산소 함량 센서와 공기 유량계는 아황산염 산화를 위한 최적의 산소 가용성을 보장합니다. 폐쇄 루프 산화 공기 제어는 불완전한 전환(고가의 다운스트림 액상 산화 화학물질 필요) 및 거품 형성(이월 증가)을 방지합니다.
재순환 펌프 모니터링: 진동 센서, 베어링 온도 프로브 및 전력 소비 추적은 초기 단계의 임펠러 마모, 베어링 성능 저하 또는 캐비테이션을 감지합니다. 예측 유지 관리 경고를 통해 치명적인 오류가 발생하기 전에 사전에 구성 요소를 교체할 수 있습니다.
부하 추적 기능
산업 시설은 일정한 보일러 부하로 작동하는 경우가 거의 없습니다. 습식 FGD 시스템은 40~100%의 턴다운 비율을 수용하여 이 작동 범위 전반에 걸쳐 규정 준수와 효율성을 유지해야 합니다. 하중 추종을 가능하게 하는 주요 설계 기능은 다음과 같습니다.
가변 주파수 드라이브(VFD): VFD가 장착된 재순환 펌프와 산화 공기 팬 모터는 보일러 부하에 비례하여 유량을 조정하여 저부하 작동 중에 전력 소비와 시약 사용량을 줄입니다. VFD는 스로틀 제어 기능을 갖춘 고정 속도 모터에 비해 20~30%의 에너지 절감 효과를 쉽게 달성합니다.
다단계 스프레이 노즐: 여러 타워 높이에서 독립적으로 제어되는 스프레이 헤더가 있는 시스템을 통해 부분 부하 조건에서 효율적인 분배가 가능합니다. 부하가 낮을수록 더 적은 수의 노즐이 활성화되어 과도한 미스트 캐리오버 없이 최적의 슬러리 액적 현탁 및 가스 체류 시간이 유지됩니다.
우회 및 블리드 스트림: 슬러리 우회 라인과 정화기 블리드 구성을 사용하면 턴다운 중에 전체 시스템을 중단하지 않고도 체류 시간과 pH를 세밀하게 제어할 수 있습니다. 전략적 블리드 흐름은 가스 부피와 SO2 부하가 동시에 감소하는 저부하 기간 동안 지나치게 빠른 pH 증가를 방지합니다.
규정 준수 및 환경 성과
SO2 배출 제한은 전 세계적으로 다양하지만 보편적으로 엄격해지는 추세입니다. 습식 FGD 시스템은 현대 표준을 준수할 수 있는 기본 기술입니다. 선진국에서는 연료 유형 및 시설 등급에 따라 배출구 SO2 농도를 50~100mg/Nm3 또는 절대 SO2 질량 부하 감소를 85~99%로 요구하는 선진국입니다.
글로벌 SO2 표준 개요
지역 규제 프레임워크는 기술 선택 및 운영 전략을 주도합니다.
유럽연합: 대형 연소 시설 지침(LCPD) 및 산업 배출 지침(IED)에서는 석탄 화력 발전소 및 석유 화력 발전소의 SO2 감소 효율을 97~99%로 규정하고 있습니다. 대부분의 유틸리티에서 월 평균 배출구 농도는 50mg/Nm3를 초과해서는 안 됩니다. 이러한 엄격한 제한으로 인해 고급 산화 제어 기능을 갖춘 고효율 습식 FGD 시스템이 필요합니다.
미국: 청정 공기법(Clean Air Act) 규정은 NAAQS(National Ambient Air Quality Standards)를 통해 SO2 배출을 제한합니다. 대부분의 규제 제도는 배출구 한계를 50~90mg/Nm3 또는 90% 제거 효율로 해석합니다. 비달성 지역이 있는 주에서는 발전소와 정유소에 더 엄격한 제한을 가할 수 있습니다.
중국과 인도: 급속한 산업화와 증가하는 대기 질에 대한 인식으로 인해 새로운 석탄 화력 발전 용량에 습식 FGD 채택이 촉발되었습니다. 대형 장치의 경우 필수 SO2 제거율이 90%를 초과합니다. 많은 신규 설치는 예상되는 조임에 대비하여 미래에도 대비하기 위해 95% 효율성을 목표로 합니다.
일본과 한국: 습식 FGD 기술 개발의 선구적인 국가인 이들 국가는 낮은 배출구 농도(30~50mg/Nm3)로 80~90%의 제거 효율성을 시행합니다. 이들 시장에서는 기술 성숙도와 운영자 전문성이 매우 높습니다.
SO2를 넘어서: 공동 이익 및 다중 오염 물질 제어
현대식 습식 FGD 시스템은 여러 대기 오염 물질을 동시에 제어하여 환경 규정 준수 범위의 경제를 제공합니다.
입자상 물질 제거: 석회석 슬러리는 비산회를 위한 천연 세정 매체 역할을 하며 전용 전기 집진기나 집진기 없이 유입 입자의 40~70%를 제거합니다. 이러한 공동 제거는 다운스트림 장비 부담과 폐기 비용을 줄여줍니다.
산성 미스트 및 HCl 포집: 알칼리성 슬러리는 SO2 산화로 인해 형성되거나 연료 염소에 존재하는 염산 증기(HCl)와 황산 미스트(H2SO4)를 중화합니다. 통합형 습식 FGD 시스템은 이러한 산성 가스를 포착하여 대기에 도달하는 것을 방지합니다.
수은 종분화 영향: 습식 FGD는 원소 수은(Hg⁰)을 직접 제거하지 않지만, 산화 환경과 석회석 슬러리는 Hg⁰의 2가 수은(Hg²⁺)으로의 산화를 촉진하며, 이는 이후 다운스트림 백하우스 또는 ESP 장치에 의해 포집됩니다. 이 간접적인 경로는 전반적인 수은 제어 효율성을 향상시킵니다.
선택적 촉매 환원(SCR)과의 시너지 효과: 발전소와 정유소에서는 습식 FGD와 SCR 장치를 결합한 통합 SO2-NOx 제어 트레인을 점점 더 많이 배치하고 있습니다. FGD 흡수기의 낮은 출구 온도(포화, ~60°C)로 인해 활성을 유지하려면 SCR 촉매 전에 재가열해야 합니다. 보일러와 FGD/SCR 시스템 간의 전략적 열 통합은 에너지 효율성을 최적화하고 운영 비용을 절감합니다.
습식 FGD 스크러버에 대해 자주 묻는 질문
Q1: 습식 스크러버의 SO2 제거 효율은 어떻습니까?
석회석-석고 습식 FGD 시스템은 최적화된 운영 조건에서 일상적으로 95~99%의 SO2 제거 효율을 달성합니다. 정확한 효율은 다음과 같은 여러 요인에 따라 달라집니다. (1) L/G 비율(비율이 높을수록 효율성이 증가하지만 비용이 추가됨), (2) 슬러리 pH(최적 범위 5.0~5.5), (3) 석회석 입자 크기(미세한 입자가 더 빨리 용해됨), (4) 흡수기 내 가스 체류 시간(일반적으로 8~12분), (5) 산화 공기 가용성(아황산염이 석고로 완전히 전환됨). 대부분의 최신 시스템은 규정 준수와 운영 경제성 간의 절충안으로 95~97% 효율성을 제공하도록 설계되었습니다. 98-99% 효율성을 달성하려면 더 높은 L/G 비율(12-15 L/m3)과 더 엄격한 공정 제어가 필요하지만 이는 엄격한 공기 품질 표준이 있는 지역에서 일상적으로 구현됩니다.
Q2: 습식 FGD 시스템은 얼마나 많은 물을 소비합니까?
석회석-석고 습식 FGD 시스템의 물 소비량은 상당하며 물이 부족한 지역에서는 주요 운영 비용을 나타냅니다. 일반적인 소비량 범위는 500MW 석탄 화력 발전 장치의 경우 연도 가스 용량, 슬러리 재순환 속도 및 증발 손실에 따라 500~1,500m³/시간입니다. 이 전체 중 약 30~40%는 소모성(증발 및 석고 결정수 손실)이며, 60~70%는 슬러리 회로 내에서 재활용됩니다. 물이 제한된 시설을 위한 대체 기술이 존재합니다. 건식 FGD 시스템은 증발수만 소비하지만(습식 시스템 소비의 ~5%) 효율성 감소와 가치 있는 석고 부산물의 손실이라는 대가를 치르게 됩니다. 일부 시설에서는 물 재활용 루프, 냉각탑 및 응축수 회수를 사용하여 순 소비량을 줄입니다.
Q3: 스프레이 타워와 충전층 스크러버의 차이점은 무엇입니까?
스프레이 타워와 충전층 스크러버는 모두 "습식" FGD 기술로 분류되지만 내부 설계와 작동 특성이 크게 다릅니다. 스프레이 타워("스프레이 흡수기" 또는 "역류 스프레이 접촉기"라고도 함)는 용기 상단의 노즐을 통해 석회석 슬러리를 분배하여 상승하는 연도 가스와 접촉하는 떨어지는 스프레이를 생성합니다. 이 디자인은 간단하고 견고하며 부유 물질에 대한 내성이 있고 확장이 쉽습니다. 충전층 스크러버에는 가스와 액체 사이의 계면 접촉 면적을 증가시키는 구조화된 또는 무작위 패킹 매체(세라믹 새들, 플라스틱 링, 구조화된 시트)가 포함되어 있습니다. 충전층은 낮은 L/G 비율(스프레이 타워의 경우 10~15에 비해 6~8L/m3)에서 더 높은 제거 효율을 달성하지만 스케일링, 막힘 현상이 발생하기 쉽고 더 미세한 석회석 입자가 필요합니다. 회분 함량이 높고 가스 조성이 가변적인 석탄 화력 발전소 및 산업용 용광로의 경우 신뢰성과 유지 관리성으로 인해 스프레이 타워가 우세합니다. 충전층은 공급 가스 구성이 일관되고 엄격한 효율 목표가 컴팩트한 설계를 요구하는 더 작고 더 제어된 응용 분야(정유소, 화학 공장)에서 선호됩니다.
Q4: 석회석(CaCO3)은 무엇이며 왜 1차 시약으로 사용되나요?
석회암은 고대 조개껍질과 골격 잔해로 구성된 자연 발생 광물(탄산칼슘, CaCO3)입니다. 전 세계적으로 풍부하고 저렴하며(배송된 톤당 8~15달러) 대부분의 산업 시설 근처 채석장에서 쉽게 구할 수 있습니다. 석회석의 주요 장점은 산성 SO2와의 화학적 반응성입니다. 미세한 입자(100~300마이크로미터)로 분쇄하고 물에 현탁하면 흡수기 배수조의 산성 환경에서 빠르게 용해되어 SO2를 흡수하고 슬러리 pH를 완충하는 수산화물 이온을 방출합니다. 석회(CaO 또는 수화석회 Ca(OH)2)는 더 빠른 동역학과 더 높은 농도를 제공하는 대체 시약으로 L/G 비율을 낮추고 용기를 더 작게 만들 수 있습니다. 그러나 석회의 높은 비용(톤당 30~50달러), 부식성 특성 및 취급 위험으로 인해 석회석은 대부분의 응용 분야에서 기본 선택이 됩니다. 시동 또는 장애 조건 중 pH 보정을 위해 석회를 추가하는 기본 시약으로 석회석을 사용하는 하이브리드 시스템은 최소한의 추가 비용으로 운영 유연성을 제공합니다.
Q5: 습식 FGD 시스템은 얼마나 오래 지속되며, 일반적인 유지보수 간격은 얼마나 됩니까?
잘 설계되고 적절하게 유지관리되는 습식 FGD 시스템은 호스트 보일러나 산업용 용광로와 비교할 수 있는 20~30년의 서비스 수명을 갖습니다. 콘크리트 용기의 고무 라이닝(15~25년), 스프레이 노즐(2~5년), 재순환 펌프 씰 및 임펠러(5~8년), 산화 공기 스파저(8~10년) 등 중요 구성 요소의 수명은 더 짧습니다. 안개 제거기 카트리지는 일반적으로 먼지 부하에 따라 2~4년마다 교체해야 합니다. 예정된 유지 관리 간격에는 스프레이 노즐 및 분배기 파이프의 분기별 검사, 반기별 pH 프로브 교정, 연간 고무 라이닝 상태 평가, 압력 용기의 격년 정수압 테스트가 포함됩니다. 진동 분석, 온도 측정 및 실시간 성능 모니터링을 활용하는 예측 유지 관리 프로그램은 예기치 않은 가동 중지 시간을 점점 줄이고 구성 요소 수명을 연장합니다. 적절한 화학적 균형, 부식 억제제 투여 및 살생물제 처리(해당되는 경우)는 시스템 수명을 극대화하는 데 필수적입니다.
질문 6: 습식 FGD 스크러버는 연료 황 함량의 변화를 처리할 수 있습니까?
그렇습니다. 석회석-석고 습식 FGD 시스템은 본질적으로 연료 황 변화에 견고하며, 이는 주요 장점 중 하나입니다. 시스템은 화학 또는 작동 모드를 전환하지 않고도 더 높거나 더 낮은 SO2 부하를 수용하기 위해 석회석 공급 속도와 L/G 비율을 조정합니다. 연료 황이 중량 기준으로 1.5%에서 3.0%로 증가하면 배가스의 SO2 농도는 대략 두 배가 됩니다. 운영자는 석회석 슬러리 순환 속도를 높이거나 슬러리의 석회석 농도를 높여 목표 pH와 출구 SO2 농도를 유지함으로써 대응합니다. 반대로, 저유황 연료가 연소되면 석회석 공급량이 비례적으로 감소합니다. 이러한 적응성은 여러 연료원을 혼합하거나 수입 석탄의 연료 품질 변화를 관리하거나 계절별 연료 가용성을 조정하는 시설에 매우 중요합니다. 건식 FGD 시스템에는 이러한 유연성이 부족하며 일반적으로 연료 황이 크게 이동하는 경우 규정 준수를 유지하기 위해 시약 화학 변경 또는 버너 조정이 필요합니다.
Q7: 석고 부산물은 어떻게 되며, 정말 가치가 있나요?
석회석-석고 습식 FGD 시스템에서 생산된 석고는 채굴된 천연 석고와 화학적으로나 물리적으로 동일합니다. 고순도 석고(95% 황산칼슘 이수화물)는 벽판(건식벽체, 석고보드) 제조업체를 위한 프리미엄 공급원료로 전 세계 총 석고 수요의 약 70~80%를 차지합니다. 시장 가격은 위치, 순도, 물류에 따라 톤당 5~15달러 사이에서 변동하지만, 대부분의 지역에서 석고 판매는 습식 FGD 운영 비용의 10~30%를 상쇄합니다. 일부 시설은 석고 판매를 통해 전체 비용 회수를 달성하며, 특히 같은 위치에 벽판 공장이나 수출이 가능한 항구가 있는 시설은 더욱 그렇습니다. 저순도 석고(85-95% 황산칼슘)는 시멘트 생산, 토양 개량, 도로 기반 안정화 및 기타 저부가가치 응용 분야에서 활용됩니다. FGD에서 생산된 석고의 작은 비율은 토지로 재배되거나 시장이 멀리 떨어져 있거나 운송이 비경제적인 허가된 시설에 폐기됩니다. 폐기가 필요한 연소 부산물이 아닌 SO2 폐기물을 상업용 제품으로 전환할 수 있다는 점은 석회석-석고 기술의 독특한 환경적, 경제적 이점입니다.
Q8: 습식 FGD 시스템 관리의 주요 운영 과제는 무엇입니까?
견고성에도 불구하고 습식 FGD 시스템은 숙련된 관리가 필요한 몇 가지 반복적인 운영 문제를 제시합니다. (1) 확장 및 연결: pH가 5.5 이상으로 올라가면 황산칼슘과 아황산칼슘이 내부 표면에 침전되어 흐름과 효율성이 감소합니다. 엄격한 pH 제어와 정기적인 기계적 세척으로 이를 방지할 수 있습니다. (2) 부식 공격: 화학적 균형을 무시하거나 바이패스(Bypass)가 발생하면 고무 라이닝 열화 또는 콘크리트 박리가 발생합니다. 정기적인 검사와 부식 방지 프로그램을 통해 위험을 완화할 수 있습니다. (3) 거품 형성: 과도한 산화 공기 또는 계면활성제 함유 연료 첨가제는 거품을 촉진하여 이월 및 수분 손실을 증가시킵니다. 소포제 화학과 최적화된 공기 스파저 설계로 이 문제가 해결되었습니다. (4) 석고 탈수 문제: 석고 제품의 수분 함량이 높으면 폐기 또는 운송 비용이 증가합니다. 진공 필터 최적화, 원심분리기 조정 및 폴리머 주입으로 케이크 건조도가 향상됩니다. (5) 간헐적인 시약 공급: 석회석 소싱 중단 또는 날씨로 인한 운송 지연으로 인해 일시적인 규정 준수 위험이 발생할 수 있습니다. 중복된 공급업체 관계와 현장 스토리지 버퍼링이 이를 완화합니다. 숙련된 운영자는 예방적 유지 관리, 실시간 모니터링 및 사전 문제 해결을 통해 이러한 문제를 관리할 수 있다고 봅니다.
결론: 지속 가능한 산업 배출 제어에 투자
습식 연도 가스 탈황 기술은 발전, 정유, 금속 처리 및 화학 제조 전반에 걸쳐 산업용 SO2 배출 제어를 위한 입증되고 신뢰할 수 있는 기반입니다. 95~99%의 SO2 제거 효율성을 달성하고, 폐기물을 판매 가능한 석고 부산물로 변환하고, 기존 보일러 인프라와의 호환성을 유지하는 석회석-석고 습식 스크러버는 환경 성능, 운영 경제성 및 기술 성숙도 간의 최적화된 균형을 나타냅니다.
습식 FGD 용량을 구현하거나 업그레이드하기로 결정하려면 연료 품질, 규제 의무, 시설 면적, 물 가용성 및 장기 운영 비용 목표에 대한 전체적인 평가가 필요합니다. 단일한 "범용" 시스템 설계는 존재하지 않습니다. 대신 현장별 엔지니어링, 자재 선택 및 제어 전략 적용을 통해 고유한 산업 상황에 맞는 최적의 성능을 보장합니다.
유틸리티 발전소, 석유 정제소, 금속 제련소 또는 특수 화학 시설을 운영하는 경우 입증된 실적, 포괄적인 기술 지원 및 투명한 성능 보장을 갖춘 자격을 갖춘 공급업체를 참여시키는 것이 필수적입니다. 조달 결정을 마무리하기 전에 상세한 엔지니어링 연구, 특정 가스 스트림에 대한 파일럿 규모의 성능 데이터, 투명한 시약 소싱 계획 및 교육 약속을 요구하십시오.
맞춤형이 필요하다 습식 수세미 귀하 시설의 고유한 연소가스 구성 및 배출 목표에 대한 솔루션은 무엇입니까? 포괄적인 가스 흐름 분석, CFD 모델링, 현장 파일럿 테스트 및 장기 성능 보장을 제공할 수 있는 공급업체를 참여시키십시오. 연료 유형, SO2 농도, 가스 유량, 온도 프로필 및 목표 제거 효율에 대한 자세한 사양을 제공하고 예비 엔지니어링 제안 및 비용 견적을 요청하십시오. 자격을 갖춘 대부분의 공급업체는 2~4주 이내에 타당성 평가를 제공하여 신속한 평가와 정보에 입각한 조달 결정을 내릴 수 있습니다.
